人工湖使用的復(fù)合土工膜作為一種新型的防滲建筑材料，具有強(qiáng)度高、造價(jià)低和施工方便等優(yōu)點(diǎn)。技術(shù)進(jìn)步和環(huán)境的要求，環(huán)保型的建材逐漸為人們所重視。經(jīng)濟(jì)環(huán)保型的、適應(yīng)環(huán)境發(fā)展需要的土工防滲材料將被廣泛運(yùn)用于相適應(yīng)的工程。將被廣泛運(yùn)用于相適應(yīng)的工程。要按照工程技術(shù)規(guī)范運(yùn)用好這些新型防滲材料，以達(dá)到防滲、環(huán)保、經(jīng)濟(jì)、安全的要求。
1、防滲方案的確定
1.1 土工膜材料的選擇
在人T湖防滲工程中，土工膜是整個(gè)工程中的關(guān)鍵材料。其厚度的控制范圍在0．3～0．6 mm，幅寬為4～6m。小于0．3 mm的土工膜在焊接過(guò)程中不易控制．容易破壞。從經(jīng)濟(jì)合理的角度出發(fā)選用0．5 mm厚的為宦。復(fù)合土工膜選用一布一膜規(guī)格為300 g／0．3 mm的為宜。目前，土_T膜市場(chǎng)發(fā)展很快，國(guó)家經(jīng)貿(mào)委根據(jù)中央精神，先后兩次認(rèn)證推薦了38家土上膜生產(chǎn)廠家，規(guī)范了市場(chǎng)，確保了產(chǎn)品的質(zhì)量。玉泉山人工湖，作為古老園林水系，道路窄小、植被茂密，給施工帶來(lái)很大困難。根據(jù)設(shè)計(jì)要求，并結(jié)合現(xiàn)場(chǎng)實(shí)際情況，我們選擇J，山東宏祥化纖集團(tuán)有限公司牛產(chǎn)的非織造特寬幅復(fù)合土工膜作為玉泉山人工湖的防滲材料，其規(guī)格3009／0．3 mm的規(guī)定重量為570 g／m。。，為確保土工膜的質(zhì)量滿足防滲工程要求，進(jìn)行r抽樣檢驗(yàn)，送樣為8m2，其結(jié)果如表1：
1．2 覆面材料的比較確定

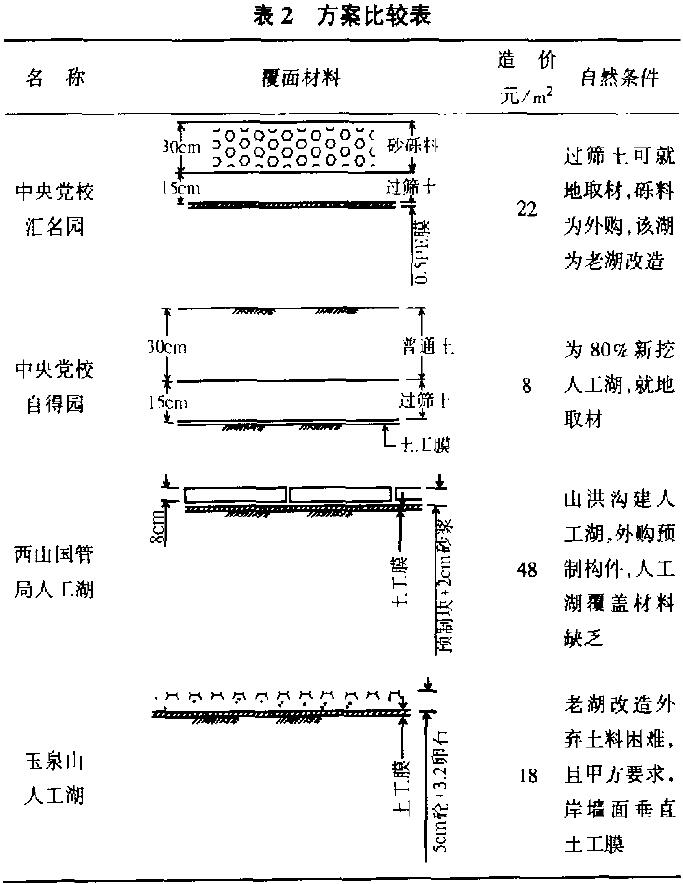

人工湖防滲中對(duì)于土工膜表面覆蓋材料的確定，應(yīng)通過(guò)經(jīng)濟(jì)比較和質(zhì)量上的要求相權(quán)衡而定．其基本的結(jié)構(gòu)為基底承力層、土工膜、細(xì)土保護(hù)層和覆蓋材料組成。由于每一座人工湖的自然環(huán)境及所處的地理位置的不同特點(diǎn)，對(duì)于覆面材料的確定應(yīng)有所不同，下面對(duì)幾座不同情況下人工湖覆面材料進(jìn)行分析比較見(jiàn)表2。
通過(guò)上述幾個(gè)方案的比較，在不同環(huán)境所使用的覆蓋材料有所不同，但應(yīng)注意的足在與聚乙烯PE膜接觸部位，應(yīng)該有過(guò)篩的細(xì)土料對(duì)膜進(jìn)行保護(hù)，在玉泉山人工湖中復(fù)臺(tái)土工膜的選擇上，就充分利用，復(fù)合土工膜的特點(diǎn)，減少了大量的覆蓋材料的運(yùn)輸，并取得了良好的經(jīng)濟(jì)效益。
2、施工過(guò)程中有關(guān)節(jié)點(diǎn)的處理
2．1 防滲體系不同方案的比較確定
在人工湖防滲施工中，幾種不同形式的防滲措施適用于幣同的條件，也可幾種方案相互結(jié)合使用．根據(jù)其條件的不同而定。
(1)漿砌石砌體與土工膜棚結(jié)合，其摹本的施工方案為土下膜由墻后兜起，形成一個(gè)整體的防滲體系，就象一個(gè)“盆”以達(dá)到肪滲的一的。在玉泉山人工湖防滲中，要求部分老湖岸墻全部拆除，重新防滲，確定方案如圖1。

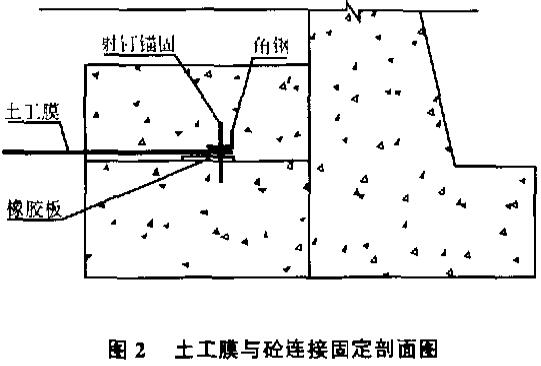

(2)由砼墻體作為湖區(qū)的水平防滲，土T膜為湖底防滲，柔性土工膜與剛性砼防水相接形成防滲體系，這種防滲辦法既達(dá)到了防滲的目的又起到了岸墻加固的作用，在中央黨校、玉泉山人工湖等得到廣泛應(yīng)用，如圖2所所示。
2．2 基底處理
基底是人工湖防滲的基礎(chǔ)和關(guān)鍵部位。該部位要求有一定的密實(shí)程度，對(duì)于局部地基情況不清的或地質(zhì)條件不好的，應(yīng)給予相應(yīng)的處理，確保地基沉降在允許范圍內(nèi)。對(duì)雜物清理干凈后，鋪2～3 cm過(guò)篩土，刮平后采用{hLP650H型雙向壓路機(jī))振動(dòng)碾壓實(shí)，一般碾壓2～3遍，形成土工膜底部保護(hù)層，經(jīng)驗(yàn)收合格才具備鋪設(shè)條件。
2．3 土工膜的鋪設(shè)
土工膜的攤鋪，在人工湖施工中主要以人工鋪設(shè)為主。在鋪設(shè)過(guò)程中．盡量減少裁減。在接縫處理上不應(yīng)出現(xiàn)“十”字縫，對(duì)于橫縱縫的處理，應(yīng)為“T¨字縫。在大面積鋪設(shè)過(guò)程中，應(yīng)減少接頭的集中，每幅膜之間錯(cuò)茬鋪放間距應(yīng)不小于2m。在玉泉山人工湖防滲中選用的土_[膜為特寬型復(fù)合防滲土工膜系列，幅寬為4．0m，長(zhǎng)度為60m，基本上滿足了以人力鋪設(shè)為主，少焊縫，少接頭的原則。
2．4 焊縫處理
土工膜在鋪設(shè)過(guò)程中預(yù)留有搭接余量，施工中采用雙焊縫熱合壓力機(jī)進(jìn)行粘接，交叉縫及破損點(diǎn)的修補(bǔ)采用熱熔焊槍焊接(焊接材料以熱熔棒為主)，由于每幅的焊縫及接頭是整個(gè)人工湖防滲的中心環(huán)節(jié)，在施工和檢測(cè)過(guò)程中．從以下幾方面嚴(yán)格把關(guān)：①焊接前，對(duì)每幅膜邊緣進(jìn)行清理，確保兩層膜之問(wèn)能很好地粘接；②熱合機(jī)的壓力、掘度及前進(jìn)速度的控制。在用電條件不好的地區(qū)應(yīng)配備電源穩(wěn)壓器以保證焊縫質(zhì)量的均勻性。避免由于溫度及速度的控制不好而造成焊縫的質(zhì)量缺陷。③對(duì)每一條焊縫要求100％檢測(cè)，在施工現(xiàn)場(chǎng)特別是復(fù)合土工膜，采用充氣法檢測(cè)焊縫比較實(shí)用和準(zhǔn)確。④焊接中宜隨鋪隨焊，時(shí)問(wèn)過(guò)長(zhǎng)清理工作加大．并且由于水蒸氣的影響對(duì)粘接不利。
2．5 柔性(土工膜)與剛性鉚接時(shí)的細(xì)部方案的比較對(duì)于柔性防滲片材與剛性防水的鉚接足在人工湖施工中必須解決的問(wèn)題。土工膜與墻體、建筑物等剛性防水的連接，形成一個(gè)封閉的防水體系，鉚接技術(shù)是連接二者之間的關(guān)鍵環(huán)節(jié)。鉚接時(shí)選用的30×30×3的角鋼，在曲折
變換的湖岸線中比用其他材料更能適應(yīng)現(xiàn)場(chǎng)的變化。在接點(diǎn)中PE泡沫與橡膠板的選擇上PE泡沫易壓縮，彈性較?。欢鹉z板彈性較大使土工膜與砼面更緊密地結(jié)合在一
