由于混凝土可模性好、施工技術成熟，目前污水處理廠的水池通常采用鋼筋混凝土的結構型式。但該結構型式存在工程造價高、施工工藝復雜、工期長、易開裂等缺陷，尤其是當應用于一些容積較大的水池(如調節池、曝氣池)時，這些缺陷更為突出。
通過工程實踐發現采用場地原土夯筑而成的土池結構具有以下優點：可就地取材，且節省大量鋼材和水泥；對地基變形適應能力強；可采用機械化施工，施工速度快。但這種土池結構型式自身防滲性能較差，而HDPE土工膜具有良好的防滲性能，正好能彌
補這一缺陷。
內襯HDPE土工膜的土池結構型式承繼了土池結構的優點，同時規避了滲漏的風險，適用于體形較簡單的大型水池。
HDPE土工膜介紹
土工膜是一種以高分子聚合物為基本原料的防水阻隔型材料，主要分為：聚乙烯(PE)土工膜、聚氯乙烯(PVC)土工膜、高密度聚乙烯(HDPE)土工膜及各種復合土工膜等。
HDPE土工膜是以高(中)密度聚乙烯樹脂為原料生產的密度大于0．94咖m3的土工膜。它含有約97．5％的聚乙烯、2．5％的碳黑以及微量的抗氧化劑和熱穩定劑。
HDPE土工膜按表面粗糙度分為光面HDPE土工膜和糙面HDPE土工膜。其中糙面HDPE土工膜又分為單糙面HDPE土工膜和雙糙面HDPE土工
膜。根據不同的要求，選用不同的種類。
HDPE土工膜具有以下特性：
1)強度高：屈服抗拉強度可達15 MPa，斷裂抗拉強度可達27 MPa。
2)延展性好：屈服延伸率達12％，斷裂延伸率達700％，有較好的地表適從性和耐候性。
3)防滲能力好：滲透系數小于lxl0-1s cm／s。
4)化學穩定性好：HDPE軟化點約121℃，冷脆化點約一120℃，對無機酸、有機酸、無機鹽、酒精類、醛類、胺類、酯類、油脂等都有較強的抵抗力，在污水環境下工作年限可達50年以上。
5)具有良好的抗紫外光老化性：HDPE土工膜配方中添加的炭黑具有抗紫外光的能力。
6)抗嚙齒動物和微生物侵襲：各種試驗證明，動物和微生物只侵襲那些含有增塑劑的聚合物，而HDPE土工膜因沒有添加增塑劑，一般不會受這些生物侵襲。
2 HDPE土工膜防滲體設計要點
天津市薊縣污水處理廠(規模為3萬刪)、天津市塘沽區新河污水處理廠(規模為5萬朔)和淄博市桓臺縣污水處理廠(規模為2．5萬刪)等多個生活污水處理廠均采用了HDPE土工膜防滲體結構設計型式?，F(xiàn)以天津市薊縣污水處理廠防滲工程為例，介紹HDPE土工膜防滲體結構設計要點。
2．1設計方案
天津市薊縣污水處理廠出水標準為國家二級排放標準，污水處理方案采用“預處理+多極A／O生化處理+紫外線消毒”的工藝。
生化系統核心處理構筑物為綜合生化池，這是一個平面尺寸為120 mxl21 m的大池子，包括水解池、曝氣池、平流式二沉池、穩定池等區格。水解池與曝氣池之間由鋼筋混凝土墻隔開；平流式二沉池頂端需安裝帶軌道的刮吸泥機，因此材質也須是鋼筋混凝土；穩定池為一長方形池體，用于再次沉淀污水中的絮狀物，使出水穩定達標，不需安裝設備。因此，除平流式二沉池池體必須為鋼筋混凝土結構外，其余區格
的水池都可采用內襯HDPE土工膜的土池結構。

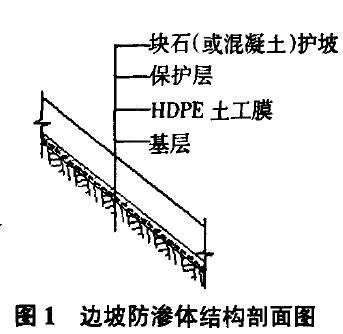

HDPE土工膜防滲體結構在水池邊坡處自下而上由基層、HDPE土工膜、保護層、塊石(或混凝土)護坡共4層組成，如圖1所示。
HDPE土工膜防滲體結構在水池池底處一般自下而上由基層、HDPE土工膜兩層組成。局部地區如池底周?chē)嗽O(shè)置混凝土走道板，寬度宜大于
1．2 m，做法同邊坡處。其作用是防止施工期間因人員行走和設備運輸而對池底土工膜可能產生的破壞，同
時可以防止邊坡上滾落的一些尖銳物或電焊渣等損傷土工膜。
2．2基層設計
基層應壓實平整、無裂縫、無松土，表面無積水、無尖銳雜物，基層壓實系數不得小于93％，材質宜為透水系數較小的黏性土。四周邊坡基層應結構穩定，邊坡允許值(高寬比)可按照《建筑地基基礎設計規范》(GB 5007--2002)中的規定進行選取，一般不宜小于l：1．5。邊坡坡度陡于l：2時，還應進行邊坡穩定性驗算。邊坡頂部應向外側傾斜，方便排水，坡度宜采用2％一3％。
2-3 HDPE土工膜的選擇
HDPE土工膜的強度設計滿足下式：F∞|l 1式中：乃為單寬土工膜的極限抗拉強度，kN／m；T為單寬土工膜所受拉力，kN／m；F．為安全系數，在設計中建議該值大于lO。
由于一般水池深度在5 m左右，經計算發現所需土工膜厚度極薄。但是在選擇不同厚度規格的土工膜時，還要考慮耐久性，因此建議選用1．2～1．5 mm
的土工膜。
在實際使用中發現土工膜太薄容易出現穿刺損壞，土工膜太厚則彎折困難不能與基層緊貼。選用1．2-1．5 nlln的HDPE土工膜，只要在施工期間注意保護，則既能保證膜的完整性，又方便安裝。
在斜坡上鋪設HDPE土工膜時，應特別注意HDPE土工膜與基層間的摩擦力大小。由于光面HDPE土工膜與其他材料間的摩擦系數較小，很容易沿界面產生滑動。因此在水池設計中，斜坡上的HDPE土工膜一般選用糙面HDPE土工膜，以增加其抗滑能力。池底部分采用光面HDPE土工膜即可。
2．4保護層設計
HDPE土工膜鋪設完畢后，其上還需要進行塊石(或混凝土)護坡的施工，為避免小石塊、樹根等硬物刺穿土工膜，一般需要鋪設非織造土工布作為保護層。用作保護層的非織造土工布，其規格一般不得小于600 g／m2。
2．5護坡設計
為提高邊坡的穩定性，應避免陽光直射土工膜，同時防止污水處理廠施工和運營期間對邊坡土工膜造成破壞，需在外表面設計塊石(或混凝土)護坡。鋼筋混凝土護坡因整體性較好常被選用。混凝土和鋼筋應符合《混凝土結構設計規范》(GB50010---2002)和《給水排水工程構筑物結構設計規范》(GB 500069---2002)中的相關規定?；炷磷o(hù)坡厚度不應小于100 rain，內配鋼筋網片，保護層厚度不小于40 mm。護坡根部需設置護腳，防止護坡層沿土工膜向下滑動。護坡、護腳以及池底周圈布置的混凝土走道板連接成一體以提高護坡的整體性和穩定性。
護腳可采用現澆鋼筋混凝土結構，其寬度及埋置深度需計算確定，配筋滿足構造要求。
2．6錨固設計
土工膜的錨固方式主要有三種：錨固溝、壓條固定、預埋件熱焊。錨固溝方式因其形式簡單、施工方便，比較常用。錨固溝距離邊坡邊緣不宜小于800 mln，溝斷面應根據錨固形式、結合具體情況加以計算，以不小于800mmx800 lnln為宜o
2．7連接部位設計
1)土工膜與管道的連接：連接部位的管道宜選用聚乙烯管。首先把HDPE土工膜根據管道的直徑大小裁剪成圓形的管套，調整好管套的位置并用熱風焊槍臨時固定，管套與管道間不能有空鼓的部位。然后把管套兩端分別焊接在HDPE土工膜和管道上，最后用不銹鋼管箍固定管套。
2)土工膜與混凝土的連接：在混凝土中預埋鎖扣條，其材質同為高密度聚乙烯。根據不同的鎖扣條，采取熱熔焊接或機械夾緊的方式連接。3 HDPE土工膜的施工要點
3．1施工前的準備工作

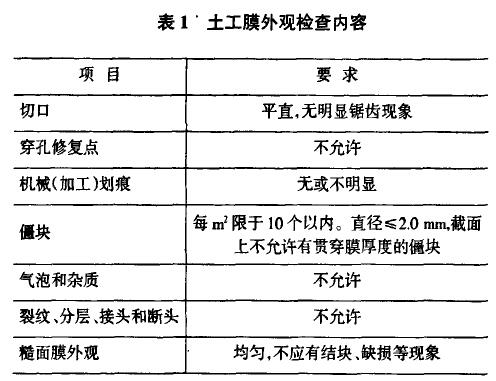

1)HDPE土工膜進場后首先必須按照《垃圾填埋場用高密度聚乙烯土工膜》(CJ廠I’234—2006)的標準要求對外觀進行嚴格的檢查，具體內容見表1。
外觀檢查合格后，按規范要求的數量、尺寸進行見證取樣，送有資質的建筑材料測試中心對土工膜的各項指標如密度、拉伸強度、延伸率、撕裂強度等進行檢驗。檢驗合格后方可用于施工。
2)再次對已完成的基層進行檢驗，確保基層表面平整光滑，無石塊、樹根、尖銳物等可能對土工膜產生破壞的雜物。土工膜彎折處不得存在直角剛性結構，均應做成弧形。
3．2 HDPE土工膜及保護層的鋪設
土工膜鋪設采取先邊坡后池底的順序。鋪膜時不要拉得太緊，應留有一定的余幅，以備局部下沉拉伸之用。水平接縫不得在坡面上，且距坡腳不得小于1．5 m。相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1 In以上。在土工膜運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。膜下應預先敷設一些臨時導氣管以排除膜下空氣，使土工膜與基層緊貼。施工人員在進行施工作業時需穿著軟底膠鞋或布鞋，同時注
意天氣、溫度等對膜的影響。
具體施工步驟如下：
1)裁剪土工膜：應對鋪設面進行實際丈量得到準確尺寸，再按所選HDPE土工膜的幅寬和長度及鋪設方案進行裁剪，考慮搭接寬度以便焊接。池體轉角扇形區應合理裁剪，使上下端都得到牢固的錨固。
2)細部增強處理：在土工膜鋪設前，應先對陰陽角、變形縫等細部進行增強處理，必要時可增焊雙層HDPE土工膜。
3)邊坡鋪設：展膜方向應基本平行于坡線，展膜應平整順直，避免出現褶皺、波紋。土工膜在池頂位置要做好錨固，防止向下墜滑。
邊坡上保護層為非織造土工布，其鋪設速度應與鋪膜速度一致，以避免人為破壞土工膜。土工布的鋪設方式與土工膜相似，兩幅土工布對正、搭齊，搭接寬度按設計要求，一般為75 mm左右，采用手提式縫紉機縫合連接。
4)池底鋪設：將HDPE土工膜放在平整的基層上，平順、松緊適度，與土面密貼，避免出現褶皺、波紋。兩幅土工膜對正、搭齊，搭接寬度按設計要求，一般為100 mm左右，焊接部位要保持干凈。
3．3土工膜的接合焊接和測試
土工膜的接合焊接是防止?jié)B漏的關鍵環節，常采用熱熔焊接(雙軌熔焊)，要求焊接前兩幅土工膜必須搭接100 mnl以上，通過預先設置的壓力齒輪使兩幅土工膜焊接在一起。具體操作步驟如下：
1)試驗性焊接。試驗性焊接須在HDPE土工膜試樣上進行，并且在與生產性焊接相同的膜表面和環境條件下進行；試驗性焊接要求檢驗和調節焊接設備；焊接設備和焊接人員只有成功完成試驗性焊接后，才能進行生產性焊接。
2)生產性焊接。首先應清除HDPE土工膜表面的油脂、水分、灰塵、垃圾等雜物。如果膜表面存在雜物，會使上下膜無法熱合到一起，對施工質量有較大的影響。然后把焊機調整試驗性焊接時得到的最佳參數，在設計要求的搭接寬度條件下，自動焊接，焊縫做到“平整、牢固、美觀”。保持焊接的溫度、速度及夾持棍的壓力，使焊接達到最佳效果。
焊接時應注意：盡量減少邊腳和零星膜的焊接；當環境溫度和不利的天氣條件嚴重影響焊接時，應停止作業；如果在晚上焊接，應保證有充足的照明。
3)焊縫檢測。焊縫的檢測分為目測、氣壓檢測(非破壞性)和破壞性檢測，對每一條焊縫都要求進行目測和氣壓檢測，且要求合格率為100％。
目測主要是對焊縫的外觀質量、T型焊縫及十字型焊縫的處理、基層有無雜物等項進行仔細檢查。焊縫表面應光滑平順，厚度均勻，焊縫處不得有雜物及多余散碎焊料，不得使周?chē)覆某霈F(xiàn)損傷。氣壓檢測是通過檢查焊縫的氣密性來判斷其焊接質量好壞的非破壞性檢測手段。在氣腔內封閉一定壓力的氣體，通過檢測針上附帶壓力表的變化來檢查其氣密性。
破壞性檢測是按每1 000 m焊縫取一個1 000minx350 mill樣品做強度測試，要求合格率為100％。
對在目測、氣壓檢測中所發現的缺陷應及時修補，不能立刻修補的要做特種標記，以防漏補。直徑小于5 film的孔洞或針眼，可用點焊。當孔洞大于5mm時，應用10 cm圓形或橢圓形的襯墊修補。
3．4施工注意事項
3．4．1邊坡上土工膜的施工注意點邊坡上的HDPE土工膜在施工時可能會遭遇以下幾種破壞模式：
1)從錨固溝中脫出向下滑動。這種破壞常發生在HDPE土工膜鋪設階段，可以通過增大土工膜與坡面之間的摩擦力來阻止其在坡面上滑移。另外增大HDPE土工膜與錨固溝溝壁的摩擦力及錨固溝的錨固作用也可阻止HDPE土工膜的滑動。
2)在連接處脫開。土質邊坡不均勻沉降使斜坡上的HDPE土工膜與管道或混凝土間的連接產生較大的張力，導致HDPE土工膜在連接處脫開。因此需在土工膜鋪裝時預留一定的變形量。
3)受拉開裂。位于坡面上的土工膜水平接縫處受拉會產生開裂，為避免此情況要求土工膜在坡面上不得有水平接縫。
3．4．2護坡施工注意點
塊石(或混凝土)護坡按照國家現行的施工規范進行施工及驗收即可。需要強調的是需注意在此期間對土工膜的保護，一旦土工膜被人為損壞，要找出損壞之處是比較困難的。因此在此期間要對施工人員進行技術交底并嚴格監控施工操作。
4結語
HDPE土工膜具有強度高、延展性好、防滲能力強、化學穩定性好等優點，作為防滲層、隔離層、襯層等，逐漸應用于防滲、防污結構的各類工程中。通過對已建成使用的污水處理廠地下水質的監測，發現廠區地下水未受到污染，表明HDPE土工膜作為防滲結構層是科學合理、安全可靠的。
參考文獻
[1】cJJ 1 13—20cr7生活垃圾衛生填埋場防滲系統工程技術規范[S]．CJ／T 234--2006垃圾填埋場用高密度聚乙烯土工膜ES]．GB 5007--2002建筑地基基礎設計規范Es]．潘洪濤．HDPE土工膜在垃圾填埋場工程中的應用【J】．建材技術與應用。2007(4)：24-26．楊一清．高密度聚乙烯(HDPE)膜在垃圾填埋場基底防滲層的應用[刀．環境衛生工程，2001，9(3)：116—119．張耀鈞．城市生活垃圾衛生填埋場HDPE土工膜防滲技術【J】．中國建筑防水，2003(3)：20-23．曾越祥，張耀鈞．聚乙烯土工膜工程應用探討忉．中國建筑防水，004(7)：20一23．則瑞林，周利珍．HDPE土工膜在Tendaho灌區渠道防滲工程中的應用陰．江西水利科技，2008，34(1)：20-23．竇寶松．土工膜的作用機理及其在水利水電工程中的應用忉．水利水電技術，2000，31(4)：22—24．收稿日期：2009--09--08作者簡介：應建韓，男，1980年生．本科，助理工程師。聯系地t,d：：300191天津市南開區復康路17號天津環科院環科水務公司，聯系電話：022—23051629。
