本文通過在安慶石化煉化一體化儲運配套項目中催化汽油儲罐基礎及罐基礎外防滲系統的設計與施工實例，闡述了 HDPE(土工膜)防滲系統的施工特點和施工要求，并結合工程施工中遇到的問題有針對性的進行分析，探究適用此類工程的施工方法。
前言
經統計發現，石化行業的污染區域主要發生在油品罐區、裝置區、含油污水池、隔油池等區域，在環保要求日趨嚴格的今天，防滲技術應運而生。為了防止有害物質滲入地下，污染地下水或河流等水資源防滲技術必須先進，防滲材料必須可靠，防滲施工過程必須嚴謹。
本工程位于安徽省安慶市西部的安慶石化廠煉化一體化廠區北側，場地地質狀況較好、土基承載力較高交通便利。本工程的施工內容為“安慶石化煉化一體化儲運配套項目 17 臺儲罐的防滲專業(長絲無紡?fù)凉げ?+HDPE 防滲膜 + 長絲無紡?fù)凉げ挤罎B層) 施工。
HDPE 防滲膜簡介
HDPE 防滲膜也被稱為高密度聚乙烯膜、HDPE 土工膜，由HDPE 樹脂構成，主要成分是高密度聚乙烯，含量約為 97.5%。顏色呈黑色，具有防滲系數高、化學穩定性好、耐老化、高機械強度、環保無公害優良特性。主要應用于環保、水利、市政工程、園林、石化、礦業、化工企業以及水產養殖業等領域。
2施工工藝流程及鋪設要求
2.1HDPE 防滲膜施工工藝流程HDPE 防滲膜鋪設施工工序依次為: 材料展開一裁剪一試焊一調試焊接設備一焊接一錯固一檢查一檢測一驗收。2.2HDPE 防滲膜鋪設要求
(1) 針對 HDPE 防滲膜的相關鋪設要求暫無國家標準規范可查，主要是依據廠家提供的相關說明書進行施工。鋪設時，首先要保證HDPE 防滲膜外觀完好、無破損，再將其平緩展開，鋪設到指定位置;然后按照尺寸要求進行切割，切口面要平滑、無鋸齒痕跡，最后再按照焊接要求對切面焊接。
(2) HDPE 防滲膜鋪設就位后，在進行調整位置時應注意保護已安裝好的防滲膜，接縫搭接寬度應滿足規范要求。其中: 熱熔焊接為 100士20;擠出煤接為 75士20。
鋪設期間需要注意的是: 1) 不允許 HDPE 防滲膜表面有油漬、燃料、噴濺的化學物或化學斑點，防止對防滲膜造成損害，影響使用效果;2) HDPE 防滲膜放入現場后一定要將其平滑展開，不能出現褶皺，并與下層的長絲無紡?fù)凉げ季o密貼實，保證安裝質量。
施工方法
3.1 防滲膜鋪設方法
將2mm厚的防滲膜放置于罐內已經鋪設好的長絲無紡?fù)凉げ忌希晒拗行姆謩e向兩面緩慢展開，再用刀具將其切割成梯形料，切割面按要求處理結束后再進行焊接，最后再鋪設一層長絲無紡?fù)凉げ?，同時，罐四周要留出足夠的富余量，保證防滲效果。
這種梯形料鋪設方法既減少物料損耗，又降低罐基礎內焊縫數量確保施工質量完好。
3.2 排水口施工方法
排水口施工方法為:在 HDPE 防滲膜鋪設到排水管口時，用刀具裁成一個 DN50 圓孔，使排水管通過圓孔，再穿過內徑稍大于 DN50 的管靴，將其放入罐壁外，最后再將管靴的兩端分別與罐壁內側的防滲膜和 PE 材質的排水管焊接起來。其目的是保證防滲膜的密封防滲效果。3.3 儲罐基礎邊緣鋪設方法
HDPE 防滲膜與儲罐基礎四周的鋪設采用的是反包錯固方法首先在防滲膜上墊一塊 HDPE 防滲膜片，主要起到保護防滲膜的作用;再將鍍鋅鋼板條放到防滲膜片上，最后用膨脹螺栓進行錯固。為保證膨脹螺栓不被腐蝕，用防滲膜將螺栓進行包裹封閉，再用擠壓焊焊死。

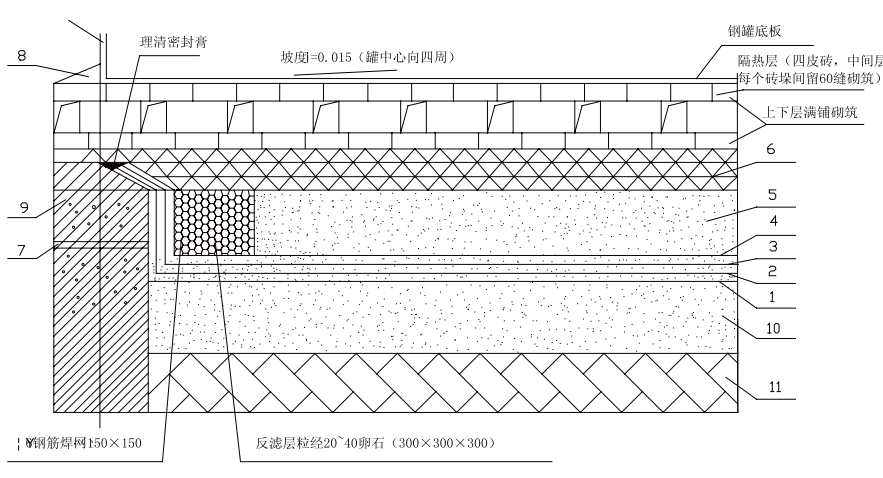

4 HDPE 防滲膜結構圖
說明: 1.600g/m’長絲無紡?fù)凉げ?2.2mm 厚 HDPE 土工膜要求防滲系數不大于 1.0X10-2cm/s; 3.600g/m’ 長絲無紡?fù)凉げ?4.防滲檢測系統做法見廠家說明; 5.中粗砂墊層壓實系數不小于0.96(300 厚);6.瀝青砂絕緣層 100 厚，壓實系數不小于 0.96; 7.滲漏管(DN50HDPE長度由防滲膜廠家確定;8.瀝青封口; 9.鋼筋混凝土環墻基礎;10.中粗砂墊層壓實系數不小于 0.96 (200 厚) ; 11.素分層實壓實系數不小于 0.97。
5 結束語
隨著國家環境保護的力度逐漸加大，HDPE 防滲系統在石化行業必然會得到更廣闊的采用并進而普及。本文的經驗與建議希望會給以后的施工項目以參考和借鑒。
參考文獻:
[1] 胡圣磊，礦用電動機的故障及檢修 [J].中小企業管理與科技 (下旬刊 ),2009(02).
[2] 黃展耀。常見電動機故障判斷及檢修四例 [J].金屬加工 (冷加工 ),2009 (11).
[3] 孔令文，電動機過熱是啥原因 ?[J]，河北農機，2009 (05)[4] 柏金，王謙，何志霞，吳凱，劉艷。微自由活塞動力裝置中混合氣泄漏對燃燒過程的影響 [J].內燃機工程
作者簡介:張德秋 (1983-) ，女，遼寧朝陽人，本科，助理工程師研究方向: 油氣儲運設備管理。
