摘 要: 通過試驗分析 EVA防水板撕裂強度的影響因素。試驗結果表明: VA 含量、試驗溫度增高撕裂強度呈減小趨勢，裁刀、拉伸速度對撕裂強度結果也有一定影響，應定期對裁刀銳度和角度進行核查。試驗結果為 EVA防水板的生產及質量控制提供參考。
EVA防水板是一種類似彈性橡膠的熱塑性塑料，主要原材料為 EVA，PE 樹脂及相關助劑，經攪拌、塑化、擠出、三輥壓延和引卷曲等工序制成，是具有一定厚度的防水片材。由于 EVA 分子鏈上引人 VA 單體，從而降低結晶度，提高柔韌性、耐沖擊性、耐低溫性和耐應力開裂性，具有非常廣泛的用途。
撕裂強度是 EVA防水板一項重要物理性能指標，能夠比較直觀地反映材料強度、使用性能等特性，通過試驗分析、研究影響撕裂強度的影響因素對指導生產和質量控制具有現實意義。
試驗?zāi)康募皸l件
(1) 目的。試驗 VA 含量、溫度、裁刀和拉伸速度對撕裂強度的影響
(2)樣品。規格為 1.5 mm 厚的 EVA防水板( 國內廠家生產 )。

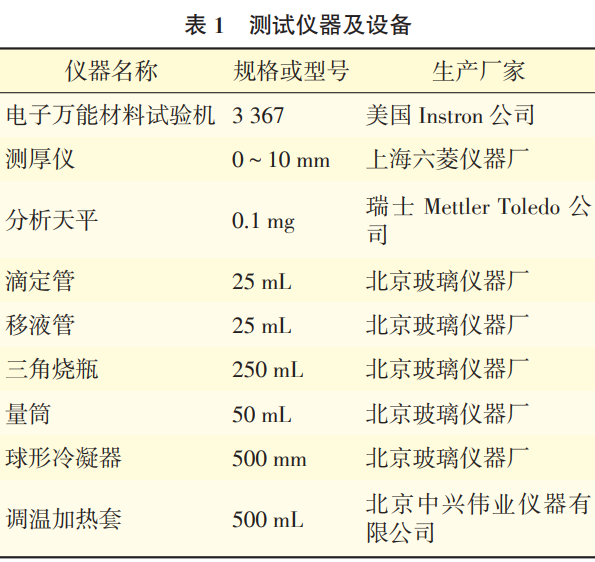

(3) 試驗依據。按 TB/T 3360.1-2014《鐵道隧道防水材料第 1部分: 防水板》和 SH/T《乙烯-乙酸乙烯共聚物 ( E-1591--1994VAC) 中乙酸乙烯酷含量測定方法》進行試驗4)儀器及設備。測試儀器及設備見表 1。
2試驗結果與討論
2.1 VA 含量的影響

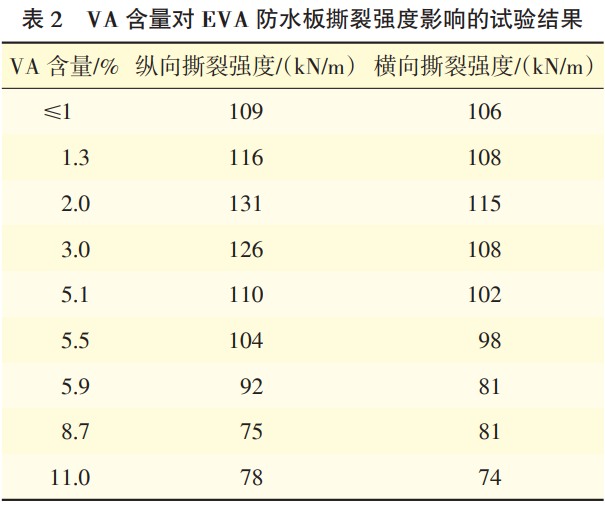

鐵路隧道施工中大量應用 EVA防水板始于2008 年，并在該年將其列為原鐵道部部管物資進行招投標。原鐵道部科學技術司于 2008 年 3 月發布科技基 [2008] 21 號《鐵路道防水材料暫行技術條件》。其中，第 1 部分: 防水板，具體規定了防水板的分類、標記、技術要求、試驗方法、包裝和儲存等。2014 年 10 月 30 日發布 TB/T3360.1-2014，增加 VA 含量不小于 5%的要求為達到該要求，國內許多廠家對原有配方體系甚至原材料進行變更，導致 VA 含量越來越大。VA 含量對 EVA防水板撕裂強度影響的試驗結果見表 2。
從表 2 可以看出，隨著 VA 含量的增加，EVA防水板撕裂強度呈明顯降低趨勢。這是因?yàn)?，?dāng)VA 含量低時，材料性質更接近聚乙烯，硬度、強度高，材料不容易破裂。隨著 VA 含量增大，分子結構的規整性變差，結晶度逐漸降低，屈服應力硬度和抗沖擊性能下降。在恒定拉伸速度的作用下，材料易在直角應力集中處斷裂，從而導致撕裂強度降低。
2.2溫度的影響

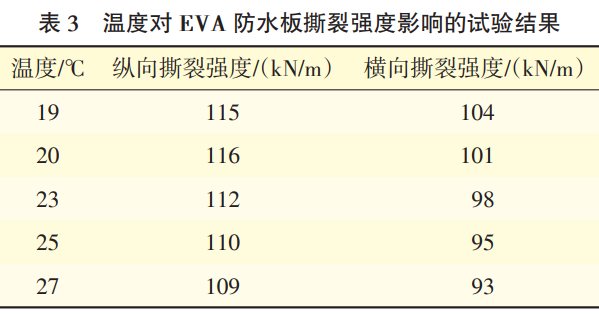

溫度對 EVA防水板撕裂強度影響的試驗結果見表 3。
從表 3 可以看出，試驗室環境溫度從 19C升至 27C，縱向撕裂強度降低 6 kN/m ，橫向撕裂強度降低 11 kN/m ，撕裂強度下降比較顯著。這是由于隨著溫度升高，材料逐漸變軟，斷裂強度、屈服應力逐漸降低，從而導致撕裂強度隨之降低2.3裁刀角度和銳度的影響2.3.1 裁刀角度的影響

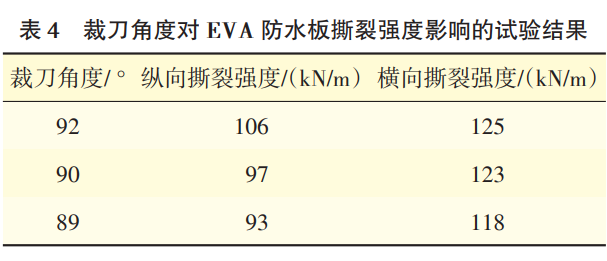

裁刀角度對 EVA防水板撕裂強度影響的試驗結果見表 4。
從表 4 可以看出，隨著裁刀角度變小，EVA防水板撕裂強度逐漸降低。角度降低 3°，縱向撕裂強度下降 13 kN/m，橫向撕裂強度下降 7 kN/m這是因?yàn)樵诳v向作用力影響下，撕裂角度越小，夾角處應力集中越明顯，試樣越容易沿夾角處破壞從而降低 EVA防水板撕裂強度。在試驗室，特別是在制造廠家的質量檢測中，直角撕裂裁刀被頻繁使用。在使用過程中，其角度會發生變化，進而影響 EVA防水板撕裂強度，因此，應對其定期進行核查，以保證角度符合要求。2.3.2 裁刀銳度的影響

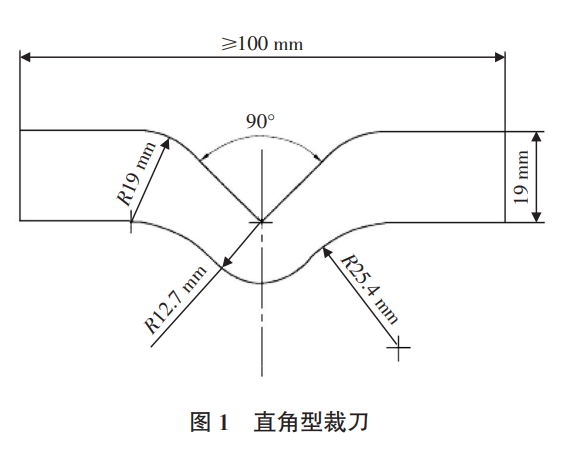

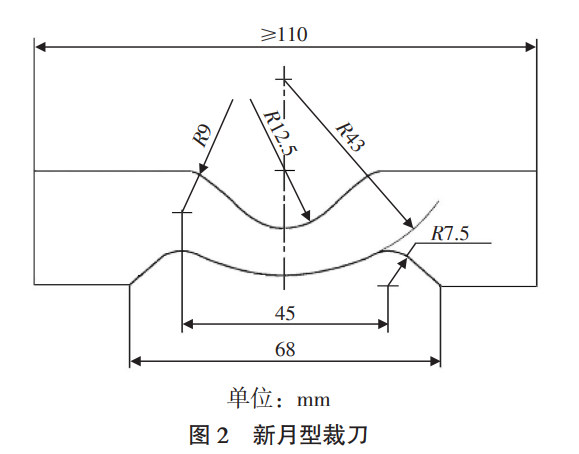

EVA防水板裂口根部銳度對裂縫擴展有很大影響，就如普通塑料一樣，一旦有裂口，稍不小心，裂紋就會沿著裂口蔓延而被撕開。如果將裂口根部剪成圓孔，銳度變小，裂縫就較難擴展。而尖銳裂縫尖端處的實際應力較大，裂口就容易被撕開。直角型裁刀如圖 1 所示，新月型裁刀如圖 2所示。

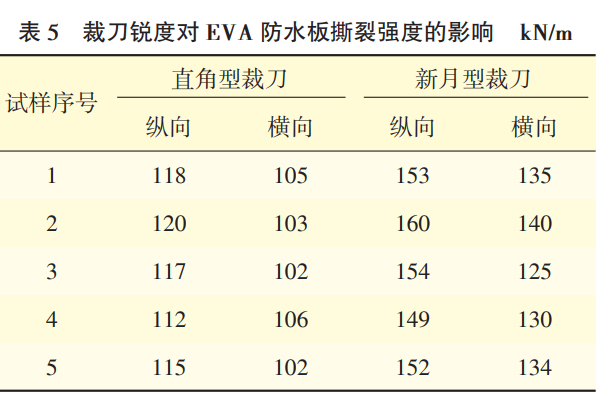

裁刀銳度對 EVA防水板撕裂強度影響的試驗結果見表 5。

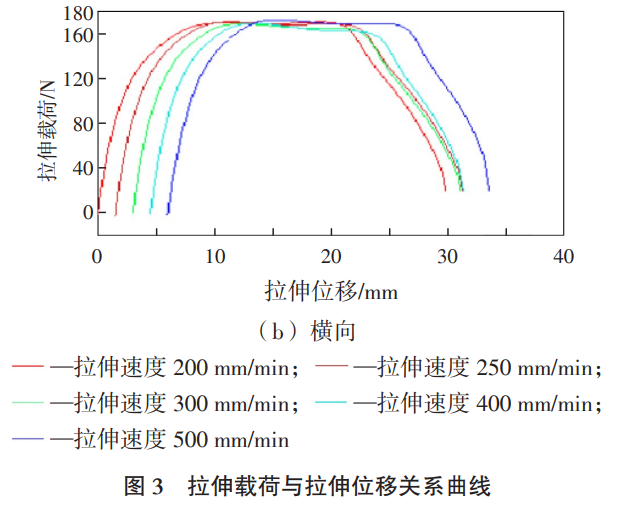

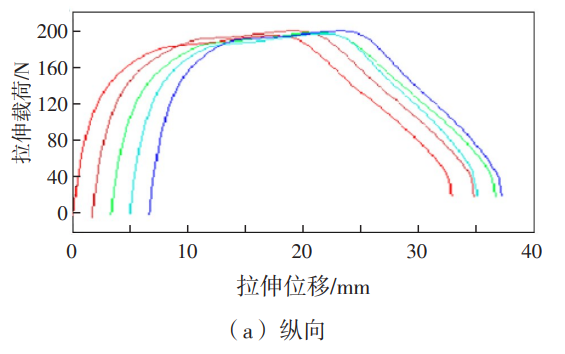

按 TB/T 3360.1-2014 要求，撕裂強度試驗應采用無割口直角型裁刀。直角型裁刀裁制樣品時2 個直角邊切面應光滑，試驗過程中應力更容易集中在直角尖端處，更能真實反映撕裂性能。2.4 拉伸速度對撕裂強度的影響分別制取 5 條防水板縱向、橫向試樣，分別按200mm/min ,250mm/min , 300mm/min , 400mm/min和 500 mm/min 速度等級進行防水板撕裂強度試驗。防水板在不同拉伸速度等級下，拉伸載荷與拉伸位移關系曲線如圖 3 所示
在 GB/T 529-2008《硫化橡膠或熱塑性橡膠撕裂強度的測量 (褲形、直角形和新月形試樣 )》中，定義撕裂強度為試樣撕斷所需最大載荷除以試樣厚度。在試樣厚度基本一致的情況下，載荷與撕裂強度為線性關系。因此，圖 3 也反映出撕裂強度與拉伸位移的關系，即隨拉伸位移增加，載荷和撕裂強度逐漸增大，在達到最大值時，又隨位移增加而降低。

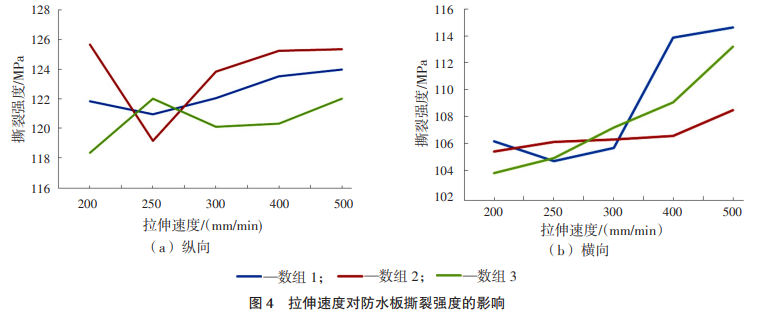

從圖 3 還可以看出，5 種不同速度等級下的拉伸載荷與拉伸位移關系曲線，上升和下降過程均比較平滑，隨拉伸位移增加，沒有出現脆性斷裂、載荷迅速下降、拉伸位移停止的現象，材料撕裂破壞過程是在一段時間內完成的。這說明在 ( 200 ~500) mm/min 速度范圍內，EVA防水板仍然表現出橡膠彈性破壞。拉伸速度對防水板撕裂強度的影響如圖 4 所示。
從圖 4 可以看出，在 TB/T 3360.1-2014 規定的速度范圍內，即(200~300) mm/min，撕裂強度數值雖然有高有低，但變化不明顯，但隨著拉伸速度增加，撕裂強度有逐漸變大的趨勢。
結論
通過試驗，分析了 EVA防水板 VA 含量及其他外在因素對撕裂強度的影響，得出以下結論。
(1) 隨著 VA 含量增大，撕裂強度是降低趨勢。目前，由于醋酸乙烯脂單體市價較貴，可以通過配方設計控制 VA 含量，適當降低成本。當 VA含量在 5%~5.5%時，滿足 TB/T 3360.1-2014 規定的撕裂強度性能指標。
(2) 在室溫環境下，撕裂強 拉年課度對防水飯裝迪度的多明
度會隨試驗環境溫度的升高而降低。
(3) 裁刀的角度、銳度對撕裂強度結果有較大影響，角度相差 3°，撕裂強度變化值在 10 kN/m左右。試驗室應購買符合 GB/T 529-2008 要求的裁刀，并定期對裁刀的角度、銳度進行核查。
(4)拉伸速度在 (200~300) mm/min 范圍內，撕裂強度隨速度的增加變化不明顯，但當拉伸速度大于 300 mm/min 時，撕裂強度有變大的趨勢參考文獻
[1] 國家鐵路局. 鐵路隧道防水材料 第 1 部分:防水板:TB/T
3360.1-20145
[2] 金日光，華幼卿.高分子物理 [M]. 2 版，北京:化學工業出版社，2000.[3] 謝引玉，劉丹.VAC 含量對 EVA 防水卷材性能的影響 [J]合成技術及應用，2009，24 (3): 36-38.[4] 劉振華，熊玉欽，劉志維. EVA防水板產品質量的鑒別 [J]中國建筑防水，2015(20): 17-19.5] 乙烯-乙酸乙烯酷共聚物(E-VAC) 中乙酸乙烯酷含量測定方法: SH/TT 1591-1994 [s].[6] 中國石油和化學工業協會，硫化橡膠或熱塑性橡膠撕裂強度的測量(褲形、直角形和新月形試樣): GB/T 529 2008[s].
