大凌河是遼寧西部一條較大的河流，上游南北支分別發源于遼寧省建昌縣和河北省平泉縣，流經兩省、十縣 (市區) 于凌海市注入渤海，流域面積23263km，干流長435km。大凌河朝陽城區段人工湖工程位于大凌河中游，在大凌河河道上修建三座橡膠壩，蓄起三片人工水面，形成寬400m長度綿延5km，面積約3000 畝的人工湖，從而提高了城市品位，為四海賓朋和朝陽市民提供休閑觀光、健身和度假的好去處。
工程主要包括:河床上建三座橡膠壩，上游兩座壩長均為400m、高 2.50m，下游一座壩長400m、高2.2m，形成長 5100m、3100 畝的水面沿湖兩岸建10m寬人工游道和平均90m寬綠化帶綠化帶內建主題游園、景點，栽植各類喬木、灌木，并配有廣場和人文景觀，形成開放式自然親水公園。批復概算總投資 2.51 億元，工程已于2002年9月正式開工，2005 年年底完工。
2-復合土工膜防滲設計
朝陽市區地貌為大凌河河谷盆地，周圍丘陵低山環繞，盆地內地形平坦，兩岸微向大凌河傾斜河床與漫灘地貌巖性由上至下依次為:
(1) 粉土夾粉質粘土:分布不穩定，局部粉質粘土較厚;
(2)中砂及紗:分不且不連續;(3)圓礫:層厚39~41m，分布連續，該層上部3~5m 段含較多粘性土。
由于大凌河河床含分布不連續的細砂透鏡體橡膠壩和人工湖是建在圓研基礎上，圓礫基礎滲透系數為113 x10cm/s，遠遠大于人工湖底加權平均滲透系數3x10-5cm/s~5x10-5cm/s，滲漏嚴重。因此需做防滲處理。如果不對湖底和壩體做防滲處理，就會因滲漏量過大，上游來水量過小難以形成人工湖;同時也因抬高兩岸的地下水位，而形成浸沒。湖區內圓礫覆蓋層很厚，在不透水層以上平均厚度達30~40m 之間。根據實際地質情況和需要達到的防滲處理效果，設計應考慮垂直防滲和湖底水平防滲兩種防滲形式。因透水層較深，為防止?jié)B漏形成浸沒垂直防滲深度需達到不透水層這將造成工程造價過高。而任何懸掛式防滲帷幕只能延長滲徑增加滲透穩定，而對滲漏量影響甚微已通過理論計算和工程實際證實)。本工程恰恰因為滲漏量大而形成兩岸浸沒，因此本次設計不考慮垂直防滲，僅考慮湖底水平防滲方案。
防滲方案選擇3
方案一: 粘土防滲。湖底防滲采用粘性土料并嚴格按設計選定的滲透系數3x10-5cm/s~5x10-5cm/s進行碾壓，同時沿人工湖兩側布設4眼觀測井，以便對人工湖兩岸地下水位進行長期動態觀測，為人工湖的正常運行提供必要觀測數據。方案二:土工膜防滲。土工膜采用兩布一膜滲透系數控制在1x10-cm/s，為了防止土工膜被水流沖刷破壞，土工膜表面覆蓋保護層。在湖區內淤積地帶覆蓋0.5厚圓研保護層，在湖底沖刷區城覆蓋1.2m厚圓研保護層。

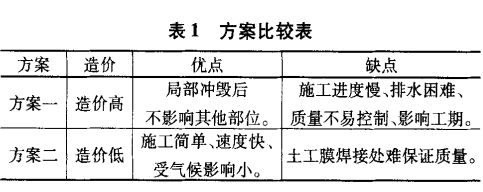

經分析比較，采用方案二。
4-復合土工膜技術指標及防滲施工工藝原理
4.1復合膜技術指標
復合土工膜是一種土工合成材料,是用聚乙烯或聚氯乙烯和土工布熱合而成的材料,具有抗拉、抗頂破、抗撕,強度高,延伸性能好,變形模量大,耐老化,使用期長等特點,它具有較好的防滲效果。大凌河朝陽城區段人工湖工程采用重量為500g/m(125/0.25mm/125)的兩布一膜。
4.2復膜施工工原理先將復合土工膜鋪設在需要進行防滲處理的已開挖、整平的湖底,將靠近防洪堤護腳的土工膜壓在石籠下面并錨固在護腳齒墻上,然后在土工膜上進行覆蓋層填筑,使整個湖區形成一個完全封閉的防滲體系。
5-復合土工膜防滲 施工方法
人工湖防滲工程施工工序如下
測量放樣一土方開挖(回填)基面平整壓實+土工膜鋪設(焊接)一鐵絲石籠下錨固一覆蓋層填筑。
施工主要工序是控制土工膜鋪設(焊接)及錯固等環節。
5.1土工鋪設
(1)土工膜鋪設基本方法。土工膜鋪設按一萬平方米為一個單元,其長幅方向與河道方向平行鋪設。根據挖掘機工作幅度確定,人工湖右岸為條帶式三聯法鋪設,即連續焊接三幅,押平后保護層料左岸為大面積鋪設。這樣能夠因此制宜,充分利用現有設備,提高效率的同時降低生產成本。
土工膜鋪設采用人工滾放的辦法,鋪完一卷后人工押平,鋪設時不應過緊,留有余量,并從一邊折起50cm,第二卷隨后搭接上,以利于焊機行走。鋪膜過程中要做到膜下無水，上面不允許車輛直接行走。為防止大風吹損在鋪設期間土工膜四周均采用砂袋壓住,直到覆蓋層施工完為止,施工人員一律要求穿軟底膠鞋工作,防止破壞土工膜。
(2)不連續鋪膜的施工方法。在施工中由于填筑上料,施工導流交叉作業干擾和施工條件等影響會導致土工膜鋪設不能連續進行,而鋪設完的土工膜為防止破損和丟失又必須及時覆蓋。為解決這一矛盾，將不能連續作業部位的土工膜向內部卷起 1~1.5m,再用細砂料覆蓋0.5m以上并在其上插上標志。待此部位能夠銜接施工時,人工將覆蓋層清除,清理整平拼接。
5.2膜焊接
本工程土工膜拼接方式采用焊機對土工膜接縫焊接。施焊前,先將土工膜接縫的搭接面擦拭干凈不能有灰塵油污和水滴;焊機預熱5分鐘開始焊接,將焊機插入上下兩片膜之間,向后退方向施焊，同時用壓輯重壓已焊部位，焊接速度為 081.0m/min。兩幅土工膜的搭接寬度為5cm左右放置成左上右下
對完成焊接的土工膜,嚴格進行質量控制是檢驗防滲效果的關鍵。組織有關技術人員進行焊縫檢查驗收,合格即可進行下一工序施工,否則,用彩筆標出漏焊點,及時補焊,直到滿足設計、施工要求。53復合膜的固

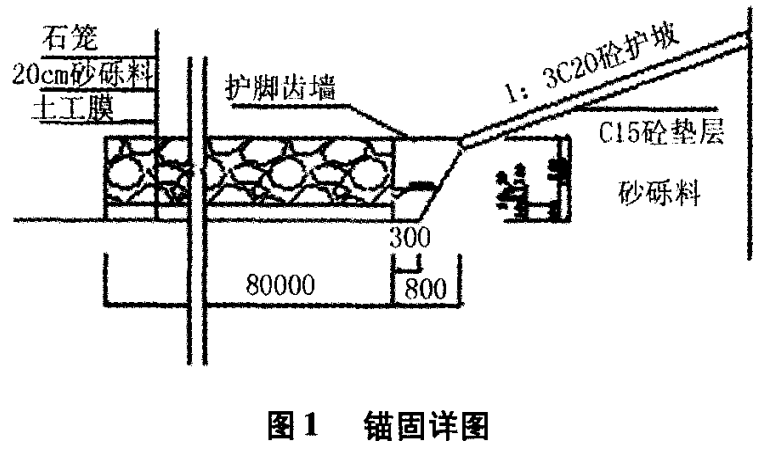

土工膜錨固的好壞關系到是否能形成一個封閉防滲體。開始進行鐵絲石籠施工之前,由監理驗收批準后方能進行土工膜錨固。將土工膜錨固于游道混凝土護腳齒墻迎水側表面,然后平鋪土工膜,填筑20cm砂研料后,在膜上進行石籠施工。土工膜預留石籠外的長度約3~4m,與人工湖底所鋪的土工膜焊接。土工膜與橡膠壩上游混凝土護坦連接也采用錨固式連接,其結構型式與土工膜與游道混凝土護腳齒墻連接型式相同。土工膜與游道護坡混凝土齒墻采用錨固的方式見圖1。
6-復合土工膜防滲效果
人工湖蓄水后,我們對上、下兩湖土工膜的防滲效果進行了觀測及數據統計。
上游湖日平均水面下降4.3cm(回水區未鋪膜面積12萬m)經還原計算平均滲漏量為748 萬m/日,防滲湖底平均滲透系數3.44x10-Scm/s;下
游湖日平均水面下降3.5cm,經計算平均滲透系數4.05x10-cm/s,兩湖平均滲透系數滿足人工湖成湖條件。
7-結語
大凌河人工湖防滲工程在施工過程中，采取了嚴格的質量控制措施，按復合土工膜施工技術規范進行質量控制，使土工膜各項性能指標均能滿足設計要求。經過2004、2005、2006 三年運行的檢驗證明防滲效果令人滿意。在改善城市河道和水環境現狀、美化城市環境及市民生活質量等方面，大凌河人工湖的作用是十分顯著的。
