隨道滲漏是隧選工程施干中普遮存在的質f通病。在解決隨道滲漏方面，
國內外已研究、開發(fā)出了一系列防滲新材料、新技術、新工藝，通過大貴實踐
并取得了可喜的防滲效果。應用新材料、新技術、新工藝，精心施工，把好施
工質量關，是防止隨道滲漏的有效途徑。本丈從渝合路西山坪隨道EAV合
成樹酣防水板施工入手，探討了公路隧道防滲的新材料、新工藝、折方法、先
進的檢A1手段及其施工質1控制。
1.前言
隨著公路隧道數(shù)量的日趨增多,由于設計、施工等多方面的原因，質量問題也層出不窮，道滲漏就是其中最常見的質量通病。據統(tǒng)計,就目前我國已建成的公路隧道而言,完全無滲漏者寥寥無幾,絕大部分隧道都存在不同程度的滲漏。其滲漏主要集中在二次模筑混凝土環(huán)間
接合縫等薄弱環(huán)節(jié)。隧道滲漏危害嚴重,尤其是在嚴寒地區(qū)，冬季隧道內的滲漏水會在路面結冰形成“冰湖”常常會誘發(fā)惡性交通事故,造成重大損失。為了防止和治理隧道滲漏,近年來國內外研究、開
發(fā)出了一系列防滲新材料、新技術新工藝。我公司承建的渝合高速公路西山坪隧道在隧道防排水方面,采用了新材料一EVA 合成樹酣防水板及其先進的施工工藝施工方法測手段精心施工按 S09002 標準嚴格控制施工質量,取得了較為理想的防滲效果
2.隧道防排水設計方案
針對西山坪隧道地下水發(fā)育,富集老窯水的特點,本隧道采取“以排為主,排堵結合”的防排水方案?，F(xiàn)將其歸納簡稱為“四道防排水線”。
a)第一道防排水線縱向設 SH-100 排水管橫向設 50彈排水管并與縱向排水管連通形成縱貫隧道的排水通道:
b)第二道防排水線:土工布+橡膠防水板防水層設于噴射凝和二次模筑混凝之間,將地下水堵在二次模筑襯砌之外,并排人縱、環(huán)向軟式排水管中;c)第三道防排水線:止水條,設于隧道新舊混凝土間,起堵水作用:
d)第四道防排水線:二次模筑 普通抗?jié)B混凝。在第二道防排水線防水材料的選擇上,原設計采用重慶長江橡膠廠生產的厚1.5mmCCR913型橡膠防水板和 300g/m工布作為隧道村砌防水層。后經業(yè)主監(jiān)理研究決定變更橡膠防水板為 EVA 合成樹脂防水板,土工布不變。
3EVA合成樹脂防水板簡介
31EVA合成樹脂防水板生產廠家選擇
按照 IS0 9002 質量體系標準的要求,我司合路 Jc項目部對 EVA 合成脂防水板生產廠家進行了較全面的調查和綜合評價,最終決定選用沈陽星晨化工有限公司生產的 EVA 合
成樹脂防水板卷材。
32EVA合成樹脂防水板性能簡介
該EVA 合成樹脂防水板卷材采用了先進的生產工藝,在抗拉伸抗穿透抗?jié)B透等性能方面較之橡膠防水板有明顯的優(yōu)勢,防水效果更佳,是亞洲地區(qū)優(yōu)先選用的新型防水材料。其主要特點如下:
a)采用二段擠壓、三輯寬幅壓延生產工藝,其橫向與縱向指標偏差小,電加熱自動溫度控制高溫熱處理,消除了防水板殘余內應力。
b)耐候性、耐低溫性能、柔軟性、抗?jié)B性能優(yōu)秀。
c)拉伸強度高、斷裂伸長率大、熱尺寸變化小抗穿透能力強能抵抗道等地下工程的不均勻沉降對防水板產生的拉伸及剪切變形。
d)施工中采用“無釘鋪設自動雙縫熱熔焊接”施工新工藝、新方法粘合強度高并可用檢漏器現(xiàn)場檢測焊接質量,達到連續(xù)全封閉防水效果。
e)防水板每卷長大于20m并可根據施工要求確定厚1.0m寬21m通防水板寬能盡可能地減少搭接縫。

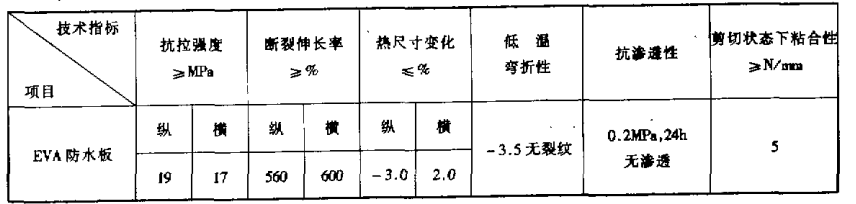

f)主要技術指標如下表(試驗方法參照 GB 12952-91)
33EVA合成樹脂防水工工具及附件
EVA合成樹脂防水板施工須配備的必要施工工具及附有;自動雙熱焊接及控制箱、手動電熱熔接器、專用熱熔襯墊、金屬墊、射釘槍及射釘、子彈、檢漏器、真空檢測器、剪刀簡易作業(yè)臺車等。
4EVA塑料防水板施工工藝探討
4.1 施工前基面修整
防水板鋪設前,應先對隧道初期支護噴射混凝土表面進行處理切除桿頭和鋼筋露頭并用細石混凝土抹平覆蓋坑深寬比應控制在 1:7以內;深寬比大于1:7的坑應用細石混凝土填平，凹坑太大處要補噴混凝土,確保噴射混凝土表面平整,無尖銳棱角。
4.2鋪設無紡布

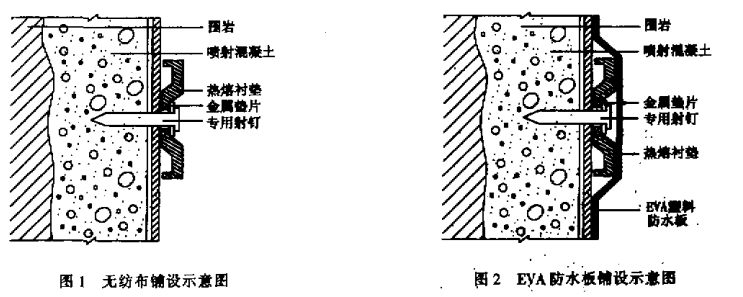

首先用簡易作業(yè)臺車將單幅無紡布固定到預定位置,然后用專用熱熔村墊及射釘將無紡布固定在噴射混凝土上。專用熱熔襯墊及射釘按梅花型布置部間距0.5~07m邊1.01.2m。無紡布鋪設要松緊適度使之能緊貼在噴射混凝表面上不致因過緊被裂過松無紡布櫻皺堆積形成人為都水點。無紡布間搭接寬度須大于 10cm(圖1)。
43鋪設EVA合成樹酷防水板
先用簡易作業(yè)臺車將 EVA 合成樹酷防水板固定到預定位置然后用手動電熱接器加熱,使防水板焊接在固定無紡布的專用熱熔村墊上。防水板鋪設要松緊適度使之能與無紡布充分接合并緊貼在噴射混凝土表面上。防止過緊或過松。防水板受擠壓破損或形成人為蓄水點(圖2)。
大于10cm4.4防水板間自動熱熔焊接防水板之間用自動雙縫熱熔焊接機按照預定的溫度、速度焊 防水空氣消接。焊接后兩條縫間留一條空氣道，用空氣檢測器檢測焊接質量。圖3 EVA防水板焊接示意圖焊接前先除盡防水板表面的灰塵再焊接，防水板搭接寬度須大于10cm(圖3)。
邊基混凝土拱圈混凝土分兩次澆筑,其防水板間焊接時,拱圈防水板必須于邊基防水板的內側,以形成良好的防排水面。
防水板間搭接縫應和二次模筑混凝土環(huán)間接縫、沉降縫等防水薄弱環(huán)節(jié)錯開 1m 以上，以免因防水板焊接不良，造成該處滲漏水。
4.5
采用先進的檢測儀器--檢漏器現(xiàn)場檢測防水板焊接質量。先堵住空氣道的一端,然后用空氣檢測器從另一端打氣加壓直至壓力達到0.10.5MPa時停止加壓若2mn 后壓力仍保持在0.1~05MPa說明完全粘合。否則須用檢測液(如肥皂水)出部位用手動電熱熔接器熔接修補后再次檢測,直至達到完全粘合。
4.6防水板破損處修補
如發(fā)現(xiàn)防水板有破損,必須及時修補。先取一小塊防水板,除盡兩防水板上的灰塵后,將其置于破損處，然后用手動電熱熔接器熔接。熔接質量用真空檢測器檢測,若不合格須重新修補。
5施工質量控制
為保證 EVA 合成樹防水板施工質量,達到良好的防水效果在施工過程我公司合項目部按照1S09002標準和 EVA 合成樹水板施工藝求從以下幾點人手對工質量行了嚴加控制。
a)編制了詳細的 EVA合成防水板施工操作規(guī)程和質量保證措施對施工班組和操作工人進行詳細的技術交底,組織學習培訓 EVA 防水板施工操作規(guī)程和質量保證措施并嚴格考核,合格者才準上崗。
b)建立健全 EVA 塑料防水板施工質保證體系水板質專職質員1名實
行“施工班組工人自檢互檢與專職質檢員檢查三結合”質檢制度。D嚴把防水板質量檢驗關。每批防水板進場后,由項目都材料組試驗室一起對其進行品質驗并照 CB 12952一91 準取用不用@嚴把防水板施工工序質量檢驗關。防水板施工過程中,由專職質檢員現(xiàn)場把關,及時正施工中的質景問題。每道工序完成后,施工班組、工人先進行“自檢”和“互檢”合格后由專職質檢員再次進行認真、細致的檢查,合格者才能進人下一道工序。對檢查中發(fā)現(xiàn)的質量問
題,按照“不徹底整改,決不放行”的原則徹底返工,直至檢驗合格。c)推行“質量情況張榜公布”和“優(yōu)”的勵機制。專質員按時將每次質量檢查情況張榜公布，如實準確、及時地反映每個施工班組工人的施工質狀況。施工質量與薪掛鈞,對施工質量優(yōu)良的施工班組、工人給予物質獎勵質的予以處、教育培訓,連續(xù)三次受到處罰的施工班組、工人予以辭退。通過此項活動,形成了良好的激勵機制和競爭圍增強了施工班組及工人的質量意識,使防水板施工質量日益提高,保證了較為理想的防水效。
6結語
隧道防排水工程質量是“四道防排水線”施工質量的有機結合。在做好 EVA合成樹防水板施工質量的同時,我們對其他三道“防排水線”施工質量也進行了嚴把關,確保了理想的防
