1研究背景
建筑防水工程是建筑工程系統(tǒng)中的重要組成部分，在工程項目施工質(zhì)量提升，建筑物功能作用發(fā)揮等方面發(fā)揮重要的作用，在防水工程中，其質(zhì)量與防水材料選用存在密切關(guān)聯(lián)性。
EVA(Ethylene-Vinyl Acetate Copolymer,乙烯-醋酸乙烯共聚物)防水板是以乙烯–醋酸乙烯共聚物、聚乙烯樹脂、抗老化劑、相關(guān)助劑等為主要原材料，經(jīng)熔融、塑化、混壓等一系類工藝，制備而成的一種具備一定厚度的板狀防水防滲材料。EVA防水板的柔韌性相對較高，且具備耐沖擊、耐低溫、抗開裂等特征。因此,，EVA 防水板在建筑防水工程中得到廣泛應用，其生產(chǎn)需求與要求也不斷增多。這就需要通過測量的不確定度分析來提升測量數(shù)據(jù)準確度，保證產(chǎn)品質(zhì)量檢測科學、合理。2試驗
2.1試驗材料
衡水大眾橡塑有限公司生產(chǎn)的1.5 (mm)EVA防水板。2.2試驗設(shè)備
(1)電子萬能試驗機(配引伸計)，UTM4502型，量程50ON，準確度等級1級，由深圳市三思縱橫有限公司生產(chǎn)。
(2)天津亞興自動化實驗儀器廠生產(chǎn)的實驗室測厚儀(壓足6mm)等。
2.3試驗環(huán)境
樣品在(23士2)℃養(yǎng)護不少于24h后,裁?、裥蛦♀徳嚰?，在(23±2)℃環(huán)境中進行抗拉強度試驗。
2.4試驗方法
試驗依據(jù):TB/T 3360.1—2014《鐵道隧道防水材料第1部分:防水板》;GB/T 528-2009《硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》;GB/T 328.10——2007《建筑防水材料試驗辦法》等。
試驗步驟:①試樣在標準環(huán)境下靜置24h ;②在裁取的亞鈴試件狹窄部分中心兩側(cè)劃兩道平行線，平行線之間的距離為25mm; ③用測厚儀在試件試驗長度中部和兩端測量厚度，取3個測量值的中位數(shù)用于計算橫截面積;④取裁刀狹窄部分的距離作為試樣寬度，并計算試件橫截面積;⑤將試件放置到防水板拉伸試驗設(shè)備中,保持(250+50) mm/min 的恒速進行加載，將試件拉伸到斷裂;⑥根據(jù)所得數(shù)據(jù),利用公式“P=F/A”(P代表EVA防水板拉伸強度,單位表示為“MPa”;F代表最大拉力，單位表示為“N”;A代表試件原始橫截面積,單位表示為"mm2")得出EVA防水板拉伸強度。
3拉伸強度測量的不確定來源
引起 EVA防水板拉伸強度測量不確定的因素主要有:EVA防水板拉伸強度測量過程中，樣品差異引入不確定度;②操作人員在測量過程中，進行重復性測量引入的不確定度;③ EVA 防水板拉伸強度測量過程中，測量所用設(shè)備引入的不確定度，如電子萬能試驗機示值誤差引入不確定度，測厚儀示值誤差引入不確定度等;④測量數(shù)值修約引入的不確定度等。4不確定度的評定
4.1 樣品差異引入的不確定度評定
在EVA防水板拉伸強度測量過程中，樣品差異引入的不確定度(UP1表示)一方面與測量過程中選擇樣品位置差異存在密切關(guān)聯(lián)性;另一方面與樣品拉伸過程中夾具位置差異存在密切關(guān)聯(lián)性。因此，樣品差異引入的不確定度主要體現(xiàn)在試件重復測量上。對此，可利用式(1)代入試樣測量數(shù)據(jù)計算樣品差異引入的相對不確定度。(式中:x表示試件測量值;x表示平均值;n表示試件總數(shù);i表示i次測量，1~n)。在本次研究中，樣品差異引入的相對不確定度為0.017%。
4.2重復測量問題引起的不確定度評定

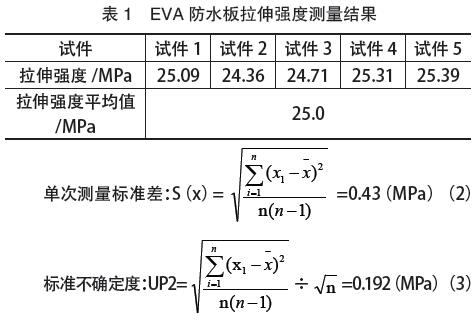

在EVA防水板拉伸強度測量過程中針對操作人員重復測量引入的不確定度進行分析時，以某個試樣為研究對象，利用拉力試驗機測量試樣拉伸強度,得到幾組拉伸強度數(shù)據(jù)(在本次實驗中重復測量5次,數(shù)據(jù)平均值為25.0MPa,如表1所示)，利用貝塞爾公式(式2)計算單次測量標準差，得出標準不確定度。
在EVA防水板拉伸強度測量過程中，測量設(shè)備引入的不確定度來源主要有:①電子萬能試驗機示值誤差引入不確定度;②測厚儀示值誤差引入不確定度。
電子萬能試驗機最大允許誤差為士0.5%，由電子萬能試驗機生產(chǎn)企業(yè)所提供鑒定證書提供的相對示值誤差可知，在實際應用過程中電子萬能試驗機示值在±0.5%范圍外的概率相對較小，在士0.5%范圍內(nèi)的概率呈均勻分布，區(qū)間半寬a,=0.25%，根據(jù)相關(guān)規(guī)定確定包含因子K值為√3，利用B類方法(式4)對電子萬能試驗機示值誤差引入的不確定度（用UP3表示)進行分析，可有效得到不確定度分量。
UP,=a,:k=0.25%÷ √3 =0.144%(4)
測厚儀最大允許誤差為±0.02mm，在實際應用過程中測厚儀示值在±0.02mm范圍外的概率相對較小,在士0.02mm范圍內(nèi)的概率呈均勻分布,區(qū)間半寬az=0.01mm,根據(jù)相關(guān)規(guī)定確定包含因子K值為、3，利用B類方法(式5)對厚度儀示值誤差引入的不確定度(用UP4表示)進行分析，可得到不確定度分量為0.0058mm,由于試樣平均厚度為1.5mm,因此,厚度儀示值誤差引入的相對不確定度為0.387%(0.0058÷1.5)。
UP4=a2:-k=0.01÷ 3 =0.0058 (mm)(5)
4.4數(shù)值修約問題引入的不確定度評定
在EVA防水板拉伸強度測量過程中，根據(jù)相關(guān)要求需要對測量值進行修約，保留小數(shù)點后一位數(shù)。通常情況下，EVA防水板拉伸強度測量值的修約誤差為士0.05MPa，且在士0.05MPa范圍內(nèi)呈均勻分布，K= √3，利用B類方法計算得到數(shù)值修約引入不確定度為0.029MPa，相對標準不確定度為0.029:25.0=0.116%.
4.5其他不確定度評定
在EVA防水板拉伸強度測量不確定度分析過程中，也需考慮溫度效應、應變率效應存在的影響。由于本次研究是在室溫條件下進行，因此可忽略溫度效應引入的不確定度。關(guān)于應變率效應修正引入的不確定度，假設(shè)測量結(jié)果在允許誤差范圍內(nèi)，在本次研究中忽略不計。
5合成標準不確定度評定

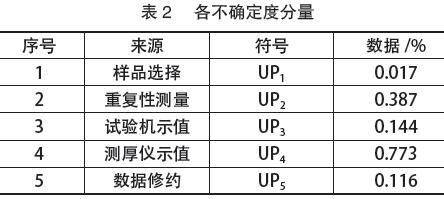

拉力與原始橫截面積相對獨立,平均拉力強度為25.0MPa。將上述所得不確定度進行統(tǒng)計(表2)，根據(jù)相對合成標準不確定UP=(UP,2+UP,2+UP32+UP4+UP;2)"2進行計算能夠得出相對合成標準不確定度(UP)，并利用UP6=UP×K(當置信水平超過95%時,包含因子K=2)得到EVA防水板拉伸強度測量的相對擴展不確定度(UP6)。
UP=(UP,+UP,2+UP33+UP42+UP,2)12=0.884%
(6)
相對擴展不確定度:UP,=UP×2=1.768%
(7)
6拉伸強度測量的不確定度報告
EVA防水板拉伸強度測量的不確定度報告需要含有拉伸強度、拉伸強度測量結(jié)果相關(guān)擴展不確度等內(nèi)容。
7結(jié)論
總之，防水材料力學性能測量的不確定度分析是提高防水材料質(zhì)量檢測結(jié)果準確性的重要手段。因此，在 EVA防水板拉伸強度測量過程中，應嚴格按照相關(guān)要求與規(guī)定，遵循試驗基本原則進行操作，以保證測量的準確、真實。
參考文獻
[1]李藏哲.EVA防水板中HDPE/LLDPE/MDPE/EVA合成樹脂體系共混研究[J.中國建筑防水，2019 (10): 11-14.
[2]張憲清，白濤，胡智博.EVA防水板撕裂強度影響因素分析[J﹒鐵道技術(shù)監(jiān)督，2019，47 (07) : 34-36+43.
[3〕周智軼，馬俊,葉茂輝，等．新型改性EVA防水卷材的研制與性能研究.中國建筑防水，2016 (21)∶4-7.
