廣州香港馬會(huì)項(xiàng)目是國內(nèi)唯一能進(jìn)行國際性賽馬運(yùn)動(dòng)和馬術(shù)表演的場地。人工湖在本工程整體設(shè)計(jì)中發(fā)揮如下三方面作用:(1)調(diào)節(jié)場區(qū)內(nèi)污水處理與排放系統(tǒng)的循環(huán)功能;(2)調(diào)節(jié)場區(qū)內(nèi)雨水回收利用與適當(dāng)外排作用;(3)承擔(dān)場區(qū)內(nèi)全面綠化灌溉系統(tǒng)的給水作用。鑒于人工湖于本項(xiàng)目重要的蓄水及水系統(tǒng)調(diào)節(jié)作用,抗?jié)B要求極其嚴(yán)格,因此保證HDPE膜鋪設(shè)的施工質(zhì)量是本工程的關(guān)鍵。
一.工程簡介
廣州香港馬會(huì)項(xiàng)目位于廣州市從化區(qū)良口鎮(zhèn)及良明村,105國道東側(cè),屬于從化養(yǎng)生谷旅游度假區(qū)(新溫泉規(guī)劃區(qū))范圍,該項(xiàng)目由香港賽馬會(huì)投資,總面積約150萬平萬米。中央湖位于馬跑道中央位置,面積大約40000ni的人工湖,湖水深度為4~5m。二.施工現(xiàn)場情況
中央湖包括北湖和南湖,北湖約19000ni,南湖約17000 ni ,需要鋪設(shè)HDPE膜的面積大,其中坡度為1:3的邊坡約占9000ni,增加了鋪設(shè)難度。此外,中央湖分為多個(gè)區(qū)域,包括前池、泄湖.水生植物區(qū)、濕地、種植區(qū)、滲透區(qū),各個(gè)區(qū)域的做法并未完全一致,存在分水墻、擋墻,且各區(qū)域的標(biāo)高不一致。HDPE膜在區(qū)域交界處.標(biāo)高變化處的節(jié)點(diǎn)處理十分重要且難度大。因此HDPE膜整體鋪設(shè)難度大。
三.HDPE膜施工工藝
(一)鋪設(shè)HDPE膜前應(yīng)有相應(yīng)的合格驗(yàn)收證明文件。基層表面平整,無尖銳物體,已打掃干凈,無油污污染。
(二)HDPE膜裁切之前,應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸.然后按實(shí)際裁切,一般不宜按圖示尺寸裁切,應(yīng)逐片編號(hào),詳細(xì)記錄在
專用表格上。
(三)HDPE膜大規(guī)模鋪設(shè)之前,應(yīng)先做好細(xì)部(如轉(zhuǎn)角.收口.管道相接處、預(yù)留洞口及混凝土構(gòu)造物交接處等)的處理。
(四)鋪設(shè)土工膜。鋪設(shè)時(shí)不得造成任何劃痕,鋪土工膜時(shí)，應(yīng)注意自然展開,避免出現(xiàn)由于拉伸而造成材料變形。鋪設(shè)HDPE土工膜時(shí)應(yīng)力求焊縫最少,在保證質(zhì)量的前提下,盡量節(jié)約原材料。同時(shí)也容易保證質(zhì)量。膜與膜之間接縫的搭接寬度為80mm ~100mm,通常就使焊縫排列方向平行于最大坡度,即沿坡度方向排列。通常在拐角及畸形地段,應(yīng)使接縫長度盡量減短。
四.質(zhì)量控制措施
為保證材料性能指標(biāo)達(dá)到設(shè)計(jì)要求,需做好各項(xiàng)檢測,檢測合格后方可投入工程使用。
.為避免施工人員操作不當(dāng)導(dǎo)致HDPE膜被工具刺破,HDPE膜鋪設(shè)人員進(jìn)入工地必須穿工作鞋(為軟底平底無跟),大頭釘鞋、鞋底或鞋跟為鐵掌的鞋及高跟硬鞋均不可以進(jìn)入施工現(xiàn)場。經(jīng)現(xiàn)場對(duì)操作失敗的HDPE膜施工部位進(jìn)行分析,發(fā)現(xiàn)有多處滲漏位置存在基層壓實(shí)度、平整度控制不到位的現(xiàn)象,且基層處理不到位之處出現(xiàn)了HDPE膜褶皺,局部受下雨影響造成HDPE膜底部和上部均存在積水現(xiàn)象,同時(shí)坡面的基層壓實(shí)度不足及平整度差,也影響熱熔機(jī)對(duì)HDPE膜搭接處的施工質(zhì)量,單條焊縫焊接時(shí)受平整度影響而中斷,然后再次焊接會(huì)出現(xiàn)焊機(jī)重啟動(dòng)部位的兩次焊接處有漏焊現(xiàn)象。針對(duì)上述問題,采取以下控制措施:(1)施工過程中加強(qiáng)基底砂墊層密實(shí)度振搗與密實(shí)度現(xiàn)場檢查;(2)在HDPE膜鋪裝熱熔焊接施工前,在基底鋪設(shè)一道彩條布,隔離基底砂墊層,同時(shí)未焊接熱熔機(jī)提供平整的焊機(jī)行走平臺(tái)。
HDPE膜接縫焊接質(zhì)量是成膜質(zhì)量的關(guān)鍵。接縫處不得有油污、灰塵,HDPE土工膜的HDPE膜長度不夠時(shí),需要長向拼接,應(yīng)先把橫向焊縫焊好,再焊縱縫,橫向焊縫相距大于500mm應(yīng)成T字型。焊膜時(shí)不許壓出死折,鋪設(shè)HDPE膜時(shí),根據(jù)當(dāng)?shù)貧鉁刈兓群?HDPE膜性能要求,預(yù)留出溫度變化引起的伸縮變形量。當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時(shí),要用干凈的布或棉紗掉掉再焊,必要時(shí)應(yīng)重新打磨,切忌用手擦試。當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時(shí),處理后再進(jìn)行焊接。在下雨期間或接縫有潮氣.露水.或者大沙的情況下,不能進(jìn)行焊接。溫度低于5℃時(shí),按照規(guī)范要求不應(yīng)施工,如果必須施工的話,焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理。擠壓焊接機(jī)在焊接過程中,應(yīng)該經(jīng)常檢查槍頭的滑塊,磨損較嚴(yán)重時(shí)應(yīng)及時(shí)更換滑塊,以免損傷膜面。
膜與膜之間采用熱焊機(jī)進(jìn)行加熱連接,膜與膜之間搭接寬度不小于5em。每個(gè)工作日鋪設(shè)的防滲膜應(yīng)當(dāng)日進(jìn)行焊接。鋪設(shè)中若發(fā)現(xiàn)已鋪設(shè)的抗?jié)B膜受損,應(yīng)及時(shí)進(jìn)行修復(fù),切割適宜的抗?jié)B膜,對(duì)周邊均進(jìn)行焊接。任何焊接設(shè)備在每班或每日工作期間應(yīng)連續(xù)使用,使用間歇時(shí)間超過5小時(shí)的情況下,須對(duì)設(shè)備進(jìn)行清潔、重新設(shè)置,以保證焊縫質(zhì)量。
鋪設(shè)前對(duì)防滲膜外觀進(jìn)行檢查,查看有無破損﹑孔眼等缺陷,發(fā)現(xiàn)不合格產(chǎn)品應(yīng)及時(shí)進(jìn)行更換。設(shè)備和工具在搬運(yùn)﹑鋪設(shè)時(shí)不要損壞防滲膜。
如果焊接在晚上操作,應(yīng)有充足的照明。當(dāng)環(huán)境溫度和不利的天氣條件嚴(yán)重影響HDPE膜焊接時(shí),應(yīng)停止作業(yè)。
五.實(shí)施效果

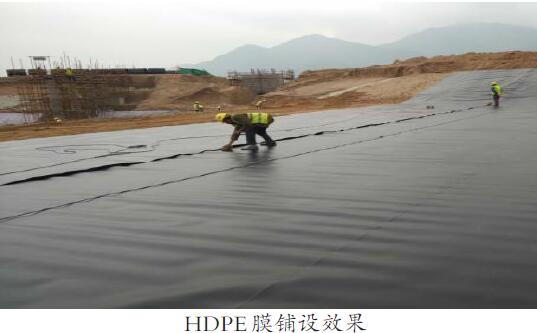

施工前,對(duì)所有工人進(jìn)行全面交底,施工過程中加強(qiáng)檢查，嚴(yán)格按照質(zhì)量控制措施進(jìn)行HDPE膜的施工。施工完成后,對(duì)HDPE膜鋪設(shè)施工效果進(jìn)行檢查:(1)蓄水試驗(yàn)設(shè)計(jì)圖紙及規(guī)范要求,無滲漏現(xiàn)象﹔(2)HDPE膜焊縫穩(wěn)壓試驗(yàn)檢查﹐穩(wěn)壓0.25MPa且維持2min以上,符合要求;(3)整體觀感質(zhì)量一次性驗(yàn)收合格。
項(xiàng)目按期完成了人工湖的HDPE膜鋪設(shè),且經(jīng)業(yè)主、監(jiān)理驗(yàn)收通過,達(dá)到設(shè)計(jì)使用功能要求,保證了人工湖的施工質(zhì)量,減少了因質(zhì)量缺陷造成的返工成本。
六.結(jié)語
HDPE膜施工質(zhì)量控制涉及因素較多,施工過程中需做好各項(xiàng)因素把控,做好對(duì)每一工序的嚴(yán)格檢查。本文從材料、工人操作﹑拼縫焊接、基層控制等方面采取措施對(duì)HDPE膜鋪設(shè)質(zhì)量進(jìn)行控制,達(dá)到了良好的施工效果,對(duì)往后類似工程的施工起到借鑒、指導(dǎo)作用。
作者董彪楊家寶張大鵬
參考文獻(xiàn):
[2]姜繼興、王振華,HDPE土工膜安裝施工工法[叮,建筑工人,2013(08)
[3]張懷玉,HDPE防滲膜鋪設(shè)施工工藝及質(zhì)量控制[J,甘肅科技,2012( 10)
[4]潘行強(qiáng),高密度聚乙烯膜(HDPE)的施工及檢測[J,市政技術(shù),2013(S1)
