近些年來,隨著城市建設的發展,人民生活水平的提高,水的環境功能越來越受到人們的重視。人工湖相繼出現在公共游樂場、居民區、各大院校等場所。在批方地區水資源極為缺乏的今天,土工膜作為人工湖防滲材料,具有質輕、伸長率大、防滲性能好、能適應變形,施工簡便,造價低等優點。因此,最近幾年來北京市第一水利工程處采用土工膜先后完成了北京市地區的亞運村、中央黨校、東方不夜城、西山西、東區等人工湖防滲工程的設計與施工任務。這幾項工程各有其特點,現簡述如下。
1人工湖防滲工程設計
人工湖防滲工程設計包括墊層(基礎)、支撐層(膜的下保護層細土層)、防滲膜、保
護層(膜的上保護層細土層或混凝土面層)以及與各類建筑物的銜接設計等,不同的地質條件.地區和湖的類型,都給人工湖的防滲工程設計提出了不同的要求。
1.1墊層(基礎)
人工湖防滲地基處理是相當關鍵的,因?yàn)榈鼗坏┏霈F(xiàn)較大程度變形,土工膜無法承受其上的各種負荷,因此對于原狀土地基,我們要設30cm~40cm厚的礫料層﹐以適應變形,同時排除地下水,另外對于滲漏量較大的地區,還要增設排水盲溝。
1.2支撐層(膜的下保護層)
支撐層的作用是使土工膜受力均勻,免受局部集中應力的損壞,因此支撐層應取用級配不均的土料,并且要求夯實良好,其最大粒徑的選擇與膜的物理性能指標,水源情況和防潘標準有很大關系,對于水資源比較缺乏的地區還要考慮防水效果,起到第二防線的作用,對于嚴寒地區還要考慮防凍效果,東方不夜城人工湖由15cm 厚粘土層和1cm厚聚苯板組成,其它人工湖均為15cm厚粘土層,根據實踐經驗,土料最大粒徑不大于6mm。
1.3防滲土工膜
防滲土工膜是人工湖的防滲層,其壽命應與人工湖的使用年限相同。因此在設計過程中適當選擇,同時考慮施工方便。因?yàn)楫?dāng)膜的厚度小于0.35mm 時,在現場采用熱合機焊接時,焊接工藝很難撐握,另外對支撐層的要求也很高,否則,很容易被珞破,因此雖然從設計上能夠保證防滲要求,但施工質量很難保證。
一般人工湖的水深為3m左右,深的可達 5m,因此選擇土工膜強度不是控制因素，更多的應該考慮其施工質量的可靠性。此外為了施工方便,根據湖底形式和湖的形狀來選擇適當?shù)姆?。?duì)于比較方正又無變坡的平湖底,盡量選擇寬幅膜,對于寬長且是平斜相接的人工湖盡量選擇窄幅膜;對于水源缺乏的砂礫石基礎上的人工湖更應選擇防滲標準較高的土工膜。如西山東區人工湖，我們經過反復研究決定采用城建院提供的ECB防滲膜。此膜的強度、抗穿透能力也比較強,施工起來很方便。對于地質條件較好和水源比較寬裕的人工湖只要采用0.45mm~0.65mm 厚 LDPE(低密度聚乙烯膜)即可
保證防漆要求。另外由于土工織物和聚苯板的鋪助作用,也可以調整土工膜的種類和厚
度。例如東方不夜城人工湖,同樣是砂礫石基礎,采用0.45mm~~0.65mm厚LDPE膜，上下各鋪1cm厚聚苯板,也能滿足防滲要求,同時聚苯板還起到了防凍作用。
1.4保護層(膜的上保護層)
保護層要保證人工湖防滲工程在運行過程中防滲膜不被破壞。根據甲方要求,硬保護層采用現澆和預制混凝土板兩種時,用10cm厚砂漿或細砂進行過渡,軟保護層采用蓋土?xí)r,下鋪10cm~15cm厚過篩細土,最大粒徑不超過6mm,在其上再鋪25mm~30mm厚無雜質土。
1.5膜與各類建筑物的銜接設計
主要包括與湖岸墻、進水口、穿湖橋涵、擋、泄水建筑物等的銜接設計。
人工湖防滲工程設計一定要注意整體連續性。但其連續性的好壞,主要取決于湖底土工膜與各類建筑物銜接的好壞,其防滲銜接形式大致分為以下幾種。

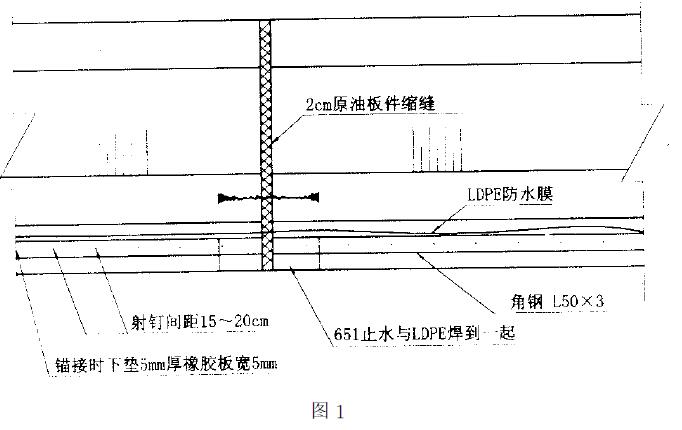

1.5.1建筑物自身為連續防水結構,土工膜與建筑物的基礎進行錨接,同時與止水材料焊接在一起。這種連接方式僅適用于平湖底,且水資源比較豐富的人工湖,如中央黨校南北院的兩個人工湖都是采用這種銜接方式,詳見圖1.
注:錨接完畢后打一條30cm×50cm壓邊混凝土
1.5.2建筑物自身為連續防滲整體,但其為立面或坡度較陡的斜面或水平與斜面相接的擋水建筑物基礎,另外人工湖處于水資源豐常匱乏的地區,這樣給膜的封邊提出了很高的要求,西山東區人工湖屬于此類型，其膜與排洪建筑物出口處和兩個壩,一座穿湖舊橋的銜接上,采用機械壓邊法。具體的做法是把膜底部壓在兩條lcm 厚4cm寬的橡膠板中間夾一條BW—Ⅲ型止水條上，上部用寬l0cm厚8mm 的鋼板沿兩側粘上其膜與排洪建筑物出口處和兩個壩,一座穿湖舊橋的銜接上,采用機械壓邊法。具體的做法是把膜底部壓在兩條lcm 厚4cm寬的橡膠板中間夾一條BW—Ⅲ型止水條上，上部用寬l0cm厚8mm 的鋼板沿兩側粘上1cm 厚4cm寬的橡膠板夾住,然后用錨在基礎混凝土內的膨脹螺栓通過角鋼傳遞外力壓實縫隙,最后打一條壓邊混凝土梁。1.5.3最簡單防滲形式的人工湖,在防滲區域內土工膜形成一個個完整的盆,也就是防滲膜從湖底繞過墻基礎,墻背后立起,東方不夜城人工湖是這樣的防滲形式。岸墻采用不防水的漿砌石,背面用砂漿找平,海浪墻處膜在墻體混凝土內立起,與岸墻背后的土工膜焊接在一起形成一個整體,使上下湖水完全隔開。
2人工湖防滲工程施工2.1墊層(基礎)
由于墊層具有承載和及時排除地下滲流的作用,當原狀壇基為砂礫石時,開挖完畢后,將面層直徑大于15mm的礫石揀出,然后灑水夯實,原狀基礎即可作墊層,當原狀地基施工時,如果處在無地下滲流處,開挖完畢后人工清除表面虛土,同時取樣看是否需進行地基處理,不需要時直接進行防滲結構施工,如果需要處理或有地下滲流,一定要按設計標準回填砂礫料,取樣合格后方可進行下道工序。當人工湖防滲結構處于回填部位時,回填土一定要嚴格按標準壓實。在回填工作開始之前,一定要將現場清理徹底,同時請有關人員進行驗收后,再開始回填。西山西區人工湖施工時,由于基礎清理不徹底留有建筑垃圾,造成人工湖滲水后湖底出現很大程度的塌陷,出現防滲膜被撕開的嚴重事故。據此,在東區人工湖防滲工程施工中,首先根據現場山洪出流情況,決定在B區左岸湖底以下設一條排水盲溝,然后定出支撐層,下設60mm厚砂礫料,剩余部分用當?shù)赝吝M(jìn)行回填。回填之前,取當?shù)赝劣稍囼?yàn)室提出回填標準2.ot / m*。另外由于當?shù)赝量坪[,標準要求直徑大于1ocm的礫石必須揀出。回填過程中分層夯實取樣檢測。在這樣的嚴格要求下人工湖蓄水后運行情況良好2.2支撐層
一般情況下為15cm厚粘土層。首先選土,對于礫石基礎上的人工湖最好選用優質粘土。因?yàn)楹粚?shí)后粘土的防水能力比較強,一且防滲結構出現少量滲水時,可以起到第二防線的作用。其它情況下采用粒徑小于6mm的土料進行回填夯實后,掃除表面顆粒,同時灑水潤濕,給防滲膜提供一個很好的支撐層。如若還不能滿足鋪膜要求,就要設一層無紡布或聚苯板層。
2.3防滲薄膜
防滲膜是人工湖防滲的主防線,在鋪膜過程中,應盡量減少焊縫,特別是交叉焊縫,以減少滲漏隱患。在展膜過程中一定要避免生拉硬扯,也不許將其壓出死折,每個焊縫在焊接時一定要把其上的浮土擦干凈,否則上下膜之間無法熱合到一起。若要與建筑物基礎銜接,一定要將膜展平不要出折,為封邊提供良好的操作條件。
2.4保護層(上保護層)2.4.1硬保護層
大面積湖底混凝土澆筑可以采用條狀分期法,將模板支撐打在膜外,且做成可調整裝配式,對于寬出的膜要加以保護。窄長湖底,盡量一次澆筑,溜糟立撐底部一定要放墊塊,另外人工平倉振搗或安砌預制板過程中也要注意,不要破環土工膜,否則可能造成滲漏隱患。
2.4.2軟保護層
過篩土料在膜上水平運輸過程中,采用向前進占法邊墊路邊往前施工,細土層墊實后墊其它土料時,同樣采用向前進占法,邊墊路邊往前施工,而且在施工中一定不要用鐵鍬或其它帶尖的東西戳土工膜,否則防水膜會受到損傷。
2.5膜與建筑物的銜接施工
2.5.1大包方案中海浪墻內立膜焊接
由于大包方案中采用的漿砌石擋墻自身不防水,混凝土與塑斜膜的接合面也不防水,因此各湖區之間的防滲膜都必須形成一個整體,不能互相貫通,因此在每一道海浪墻部位必須焊接一道立膜,其立膜與墻背后折起的防滲膜的焊接問題,東方不夜城人工湖在施工過程中采取了三種不同的焊接方案,結果最后一種效果比較令人滿意,在以后的工程中可以使用。即在距海浪墻側膜一米左右的位置上開始焊雙膜,夾在立模中間待拆模后檢查是否有孔洞后,再分別與上下游折起的立膜焊接上,另外在施工過程中盡量避免用焊槍焊接膜,因其抗拉性能較差。2.5.2封邊
首先將基礎混凝土表面清理干凈,并鑿掉棱角。射釘錨固法施工時,將5mm 厚5c m寬橡膠條墊好,將膜展平后壓角鐵,有弧度的地段將其切成段進行拼接以免壓不實,射釘時將槍立直壓好后射進,按15cm~20cm一槍射完后檢查,有沒壓實的地方再加射一槍。采用膨脹螺栓壓邊法施工時,其設計本身比較可靠,在施工中只要按標準施工即可達到防滲效果。其施工順序,先用鉆槍打孔后下膨脹螺栓、清理基礎表面、刷401膠固定橡膠板、填止水條、展平膜壓粘好橡膠板的鐵板、加傳力角鋼"緊螺栓加力、直到最佳狀態,最后一道工序打壓邊混凝土梁。3設計施工中的幾點說明
3.1土工膜在紫外線的照射下易老化,因此不宜長時間暴露在陽光下,因此在施工中應邊鋪邊壓保護層。
3.2由于采用回填粘土或其它細土料做支撐層,表面都不可能太平整,因此膜展平后施工人員盡量不要到上面去踩,或往上拋硬東西,以免損壞防滲膜。
3.3土工膜焊接完畢后,在保護層施工之前一定要進行細致的驗收,并與下道工序負責人辦交接手續。
3.4在錨固封邊和機械壓邊法封邊兩種方法中,盡量少用機械壓邊法,因?yàn)檫@種方法雖然防滲效果可靠,但其施工很困難,而且造價太高。
3.5在設計防滲結構時,盡量采用大包方案,因?yàn)檫@種方案的防滲效果可靠,且適應各種條件下的人工湖防滲。
3.6錨固封邊法對于坡度較陡且斜長很長的斜坡式湖底最好不要采用,因?yàn)樵谶@種條件下水流在自重條件下,沿膜下往下滲,防滲效果不好,對于平湖底采用這種方案較好。這些都得到了實踐的檢驗。
3.7斜坡式湖底,其最大坡度不能陡于1 :3，否則土工膜長期處于受拉狀態,對膜的使用壽命有很大影響。
3.8采用大包方式,其湖岸擋墻高小于1.om時,外側可采用37磚墻,內側采用現澆混凝土或漿砌塊料石均可,墻高大于1.om時,外墻可采用重力漿砌石或混凝土或擋墻,內側同上,這樣即方便了施工,同時又降低了工程造價。對于橫向擋水溢流壩采用立膜方案,同樣可以使施工變得簡單,且防滲效果很容易保證。這些都是我對人工湖防滲的見解,同時也是實踐經驗,因?yàn)槲魃綎|區人工湖A區跨湖壩最終采用的就是這種施工方案。
3.9在防滲膜的使用過程中,對于復合式湖底,面積又比較小的人工湖,采用寬幅LDPE時,該裁的地方一定要裁,不要將膜壓成許多褶皺,從而影響防滲效果,而且也不利于上保護層施工。
由作者負責的東方不夜城人工湖和西山東區人工湖防滲工程,運行效果很好。4結語
人工湖防滲工程的設計與施工還處于不完全完善階段,北京市第一水利工程處雖然承接了七、八個人工湖防滲工程,但對其技術也還沒有完全掌握,還要在今后的工作中不斷地進行探索,積累知識,使土工膜防滲技術在水利工程中得到很好的應用。
